Die Festigkeit von Baustahl entscheidet selten allein über die Tragfähigkeit, aber fast immer über Querschnitt, Wirtschaftlichkeit und den Spielraum in der Konstruktion. Ich trenne dabei konsequent zwischen Streckgrenze, Zugfestigkeit, Dehnung und Zähigkeit, weil sich daraus in der Praxis sehr unterschiedliche Planungsentscheidungen ableiten. Gerade bei Revitalisierung und Denkmalschutz ist das wichtig: Dort zählt nicht nur, was der Stahl aushält, sondern auch, wie schlank, schweißbar und möglichst schonend er eingebaut werden kann.
Die wichtigsten Punkte auf einen Blick
- Streckgrenze zeigt, ab wann sich ein Bauteil dauerhaft verformt.
- Zugfestigkeit beschreibt die obere Belastungsgrenze bis zum Bruch.
- Dehnung und Kerbschlagarbeit verraten, wie duktil und zäh der Stahl bleibt.
- E-Modul liegt bei normalem Baustahl bei rund 210 GPa und ändert sich durch höhere Güten kaum.
- S235, S275 und S355 decken in Deutschland den typischen Bedarf von einfachen bis stärker beanspruchten Tragwerken ab.
- Dicke, Temperatur und Schweißen können die nutzbare Festigkeit stärker beeinflussen als viele zuerst vermuten.
Welche Kennwerte die Festigkeit von Baustahl wirklich bestimmen
Wenn ich über die Festigkeit von Baustahl spreche, meine ich nie nur einen einzelnen Zahlenwert. In der Planung zählen vor allem die Streckgrenze, die Zugfestigkeit, die Dehnung und die Kerbschlagarbeit zusammen, weil sie unterschiedliche Dinge beschreiben: wann sich etwas dauerhaft verformt, wann es bricht und wie viel Reserven das Material vorher noch hat.
Der häufigste Denkfehler ist die Verwechslung von Festigkeit und Steifigkeit. Ein höherer Stahlwerkstoff macht ein Bauteil nicht automatisch steifer. Der E-Modul liegt bei normalem Baustahl weiterhin bei rund 210 GPa; wer also eine Decke gegen Durchbiegung verbessern will, braucht oft mehr Profilhöhe, eine andere Geometrie oder ein anderes Tragwerkssystem - nicht einfach nur eine höhere Güte.
- Streckgrenze: Ab diesem Punkt bleibt eine Verformung nach Entlastung bestehen.
- Zugfestigkeit: Der höchste Spannungswert, bevor der Werkstoff versagt.
- Dehnung: Ein Maß für Duktilität, also dafür, wie gut der Stahl sich verformen kann, ohne spröde zu brechen.
- Kerbschlagarbeit: Sie beschreibt die Zähigkeit bei Stoß- oder Kerbbeanspruchung, also besonders bei Kälte und dynamischen Lasten.
- Lieferzustand: Begriffe wie +AR oder +N sagen mit, wie der Stahl gefertigt und geliefert wurde, was die Eigenschaften beeinflussen kann.
Für tragende Zwecke sind in Deutschland vor allem die Regeln aus DIN EN 10025-2 und die Bemessung nach Eurocode 3 relevant. Damit ist der Werkstoffvergleich klarer - aber erst die konkreten Güten zeigen, was in der Praxis wirklich sinnvoll ist. Genau dort wird die Entscheidung meist interessant.

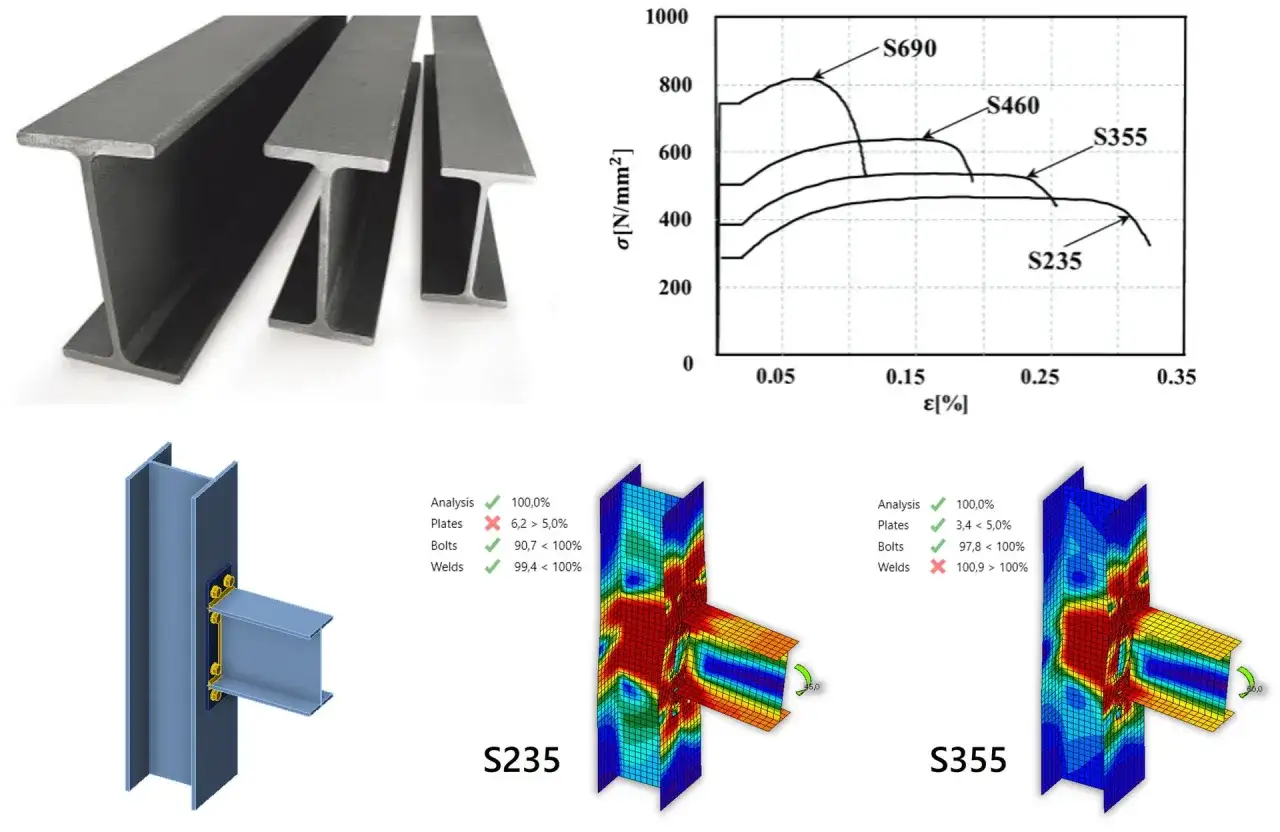

S235, S275 und S355 im praktischen Vergleich
Die drei am häufigsten verwendeten unlegierten Baustähle lassen sich gut über ihre Mindeststreckgrenze einordnen. Für die Konstruktion ist das hilfreich, aber nicht ausreichend. Ich schaue immer auch auf Zähigkeit, Schweißbarkeit und darauf, wie sich die Werte mit der Dicke verändern.
| Güte | Mindeststreckgrenze | Zugfestigkeit | Zähigkeit | Typischer Nutzen |
|---|---|---|---|---|
| S235JR | 235 MPa bis 16 mm, 225 MPa bei 16 bis 25 mm | 360 bis 510 MPa | 27 J bei 20°C, CEV bis 0,35 | Standardträger, Rahmen, Nebenbauteile und einfache Tragkonstruktionen |
| S275JR | 275 MPa bis 16 mm, 265 MPa bei 16 bis 25 mm | 410 bis 560 MPa | 27 J bei 20°C, CEV bis 0,40 | Wenn S235 knapp wird, S355 aber noch nicht zwingend nötig ist |
| S355J2 | 355 MPa bis 16 mm, danach fallend mit der Dicke | 470 bis 630 MPa | 27 J bei -20°C, CEV je nach Dicke bis 0,45 / 0,47 / 0,49 | Stärker beanspruchte Hauptbauteile, Hallen, Verstärkungen und schlanke Konstruktionen |
Wichtig: Bei S355J2 sinkt die Mindeststreckgrenze mit zunehmender Dicke spürbar. Typisch sind 355 MPa bis 16 mm, 345 MPa bei 16 bis 40 mm, 335 MPa bei 40 bis 63 mm, 325 MPa bei 63 bis 80 mm, 315 MPa bei 80 bis 100 mm, 295 MPa bei 100 bis 150 mm und 265 MPa bei 250 bis 400 mm. Wer dicke Bleche plant, sollte die Nenndicke also immer mitlesen - nicht nur den Kurzname auf dem Lieferschein.
Lesen Sie auch: Glasfaser im Bau - Wann sie Stahl schlägt & worauf es ankommt
Was JR, J0, J2 und +N bedeuten
Die Buchstaben hinter der Güte sagen mehr aus, als viele vermuten. JR steht für eine Kerbschlagprüfung bei 20°C, J0 bei 0°C und J2 bei -20°C. Das +N beschreibt einen Lieferzustand, der die mechanischen Kennwerte stabilisiert und sich für viele tragende Anwendungen bewährt hat.
- JR: gut für normale Umgebungen und übliche Belastungen.
- J0: sinnvoll, wenn es kühler wird oder mehr Zähigkeit gefragt ist.
- J2: die robustere Wahl bei tieferen Temperaturen und höherer Sicherheitsanforderung gegen Sprödbruch.
- +N: ein Lieferzustand mit stabilisierten Eigenschaften, der in der Verarbeitung meist verlässlicher ist als ein reines As-rolled-Material.
Gerade bei Außenbauteilen, unbeheizten Bestandsbereichen oder Montagebedingungen im Winter ist das nicht nur Theorie. Wer dort einfach nur auf die höchste Zahl schaut, ohne die Zähigkeit mitzudenken, kann sich unnötig angreifbar machen. Genau deshalb lohnt sich der Blick auf Dicke, Temperatur und Verarbeitung als nächstes.
Warum Dicke, Temperatur und Verarbeitung die Werte verschieben
In der Praxis interessiert mich nicht der Idealwert, sondern der Wert im eingebauten Zustand. Baustahl ist zwar robust, aber nicht beliebig. Sobald Bleche dicker werden, Temperaturen sinken oder Schweißnähte ins Spiel kommen, verschieben sich die Reserven. Genau hier trennt sich saubere Konstruktion von bloßer Materialauswahl.
| Einfluss | Was sich ändert | Worauf ich achte |
|---|---|---|
| Dicke | Die Mindeststreckgrenze sinkt bei dickeren Blechen | Nenndicke immer mitlesen, besonders bei S355 und dickeren Platten |
| Temperatur | Die Kerbschlagarbeit wird kritischer | Bei Kälte J0, J2 oder Feinkornbaustahl prüfen |
| Schweißen | Die Wärmeeinflusszone verändert das Gefüge | WPS, Zusatzwerkstoff und Wärmeeintrag aufeinander abstimmen |
| Umformen | Engere Radien erhöhen die Beanspruchung | Biegeradien und Lieferzustand vorab prüfen |
| Brand | Die Tragfähigkeit sinkt bei hohen Temperaturen schnell | Brandschutz immer separat planen |
Besonders interessant wird hier der Feinkornbaustahl. Thermomechanisch gewalzte Qualitäten wie S355M oder S355ML verbinden eine gute Schweißbarkeit mit hoher Resistenz gegen Sprödbruch und werden deshalb häufig für hoch beanspruchte, geschweißte Konstruktionen eingesetzt. Für Brücken, große Spannweiten oder Bauteile mit tieferen Betriebstemperaturen ist das oft die ruhigere, technisch sauberere Lösung als ein bloßes Hochdrehen der Festigkeit.
Genau das merkt man in Bestandsgebäuden besonders deutlich, weil dort selten ideale Randbedingungen herrschen. Damit ist der Weg frei für die Frage, was diese Eigenschaften im Neubau, bei Revitalisierung und im Denkmalschutz praktisch bedeuten.
Was das für Neubau, Revitalisierung und Denkmalschutz bedeutet
In bestehenden Gebäuden plane ich Baustahl anders als im Neubau. Die entscheidende Frage lautet dort oft nicht: Wie viel Last kann der Stahl tragen? Sondern: Wie wenig Eingriff braucht es, um die Lasten sicher umzuleiten? Genau deshalb spielt Stahl bei Revitalisierung und Denkmalschutz seine Stärken aus - er ist schlank, präzise und lässt sich gut mit vorhandener Substanz kombinieren.
Typische Szenarien sind zusätzliche Unterzüge unter einer Bestandsdecke, neue Rahmen für Wandöffnungen, Verstärkungen im Dach oder schmale Tragwerke für Treppen und Aufstockungen. In solchen Fällen ist die reine Festigkeit nur ein Teil der Entscheidung. Noch wichtiger werden Einbauhöhe, Anschlussdetails, Schweißbarkeit und die Frage, ob sich die Maßnahme später wieder nachvollziehen oder sogar zurückbauen lässt.
| Wenn die Situation so ist | Dann denke ich eher an |
|---|---|
| Normale Lasten, ausreichende Bauhöhe, einfache Anschlüsse | S235 oder S275 |
| Wenig Platz, hohe Lasten, schlanke Profile | S355 oder geeignete Feinkornqualitäten |
| Außenbauteile, tiefe Temperaturen, hoher Schweißanteil | J0/J2 oder Feinkornbaustahl |
| Historische Substanz, minimale Eingriffe, reversible Detaillösungen | Schlanke Stahlkonstruktionen mit sauberem Anschlusskonzept |
Mein Fazit aus solchen Projekten ist ziemlich klar: Die beste Güte ist nicht automatisch die höchste. Wenn der Bestand die Hauptrolle spielt, gewinnt meist die Lösung, die statisch ausreicht, konstruktiv schlank bleibt und sich sauber in die vorhandene Bausubstanz einfügt. Genau daraus ergibt sich die nächste Frage: Wie wähle ich die passende Güte, ohne unnötig Reserve einzukaufen?
So wähle ich die passende Güte ohne unnötige Reserven
Ich gehe bei der Auswahl nie nach Bauchgefühl vor, sondern in einer festen Reihenfolge. Das spart Fehlentscheidungen, vor allem wenn mehrere Ziele gleichzeitig auf dem Tisch liegen: Tragfähigkeit, Wirtschaftlichkeit, Bauhöhe, Montagefreundlichkeit und Dauerhaftigkeit.
- Ich kläre zuerst die Lasten und Verformungen. Ein Bauteil muss nicht nur tragen, sondern auch innerhalb der zulässigen Durchbiegung bleiben. Wenn die Geometrie zu weich ist, hilft ein höherer Werkstoff nur begrenzt.
- Ich prüfe die Querschnittsform und das Knicken. Bei schlanken Stäben oder langen Trägern ist nicht die Streckgrenze der Engpass, sondern die Stabilität. In solchen Fällen ist mehr Profilhöhe oft wirksamer als mehr Festigkeit.
- Ich gleiche Temperatur und Nutzung mit der Zähigkeit ab. Außenbereiche, unbeheizte Zonen oder dynamisch beanspruchte Bauteile brauchen mehr Aufmerksamkeit bei der Kerbschlagarbeit als eine warme, statisch ruhige Innenkonstruktion.
- Ich kläre die Fertigung früh. Schweißen, Bohren, Biegen und Zuschnitt brauchen passende Werkstoffeigenschaften. Wer zu spät mit dem Verarbeiter spricht, produziert oft Sonderlösungen, die teuer und unnötig kompliziert werden.
- Ich trenne Festigkeit von Dauerhaftigkeit. Korrosionsschutz und Brandschutz sind keine Nebenbemerkungen. Ein hochfester Stahl nützt wenig, wenn der Schutzaufbau oder das Brandkonzept nicht mitziehen.
Wirtschaftlich ist nicht automatisch der billigste Stahl die beste Wahl. Wenn eine höhere Güte die Profilhöhe reduziert, Transport und Montage erleichtert oder einen Eingriff in den Bestand minimiert, kann sie trotz höherer Materialkosten sinnvoller sein. Wenn dagegen Anschlüsse, Brandschutz oder Fertigungsaufwand den Takt bestimmen, bleibt S235 in vielen Projekten die vernünftigere Basis. Am Ende entscheidet also nicht nur der Werkstoff, sondern das ganze System.
Der letzte Prüfpunkt ist oft nicht die stärkste Sorte
Wenn ich ein Stahlbauteil am Ende wirklich bewerte, suche ich nicht zuerst nach der höchsten Kennzahl, sondern nach den Stellen, an denen die Theorie in der Praxis kippen kann: Anschlüsse, Bohrungen, Schweißnähte, Korrosionsschutz, Brandschutz und Toleranzen. Genau dort zeigt sich, ob die Festigkeit des Baustahls im Bauwerk ankommt oder nur auf dem Papier gut aussieht.
- Anschlüsse bestimmen oft die tatsächliche Leistungsfähigkeit stärker als die Güte des Grundmaterials.
- Stabilität kann bei schlanken Bauteilen wichtiger sein als reine Materialfestigkeit.
- Dauerhaftigkeit entscheidet, ob die Konstruktion nach Jahren noch so funktioniert wie geplant.
- Montage und Rückbau sind gerade bei Revitalisierung und Denkmalschutz ein echter Qualitätsfaktor.
Wer Baustahl so betrachtet, trifft in Neubau, Revitalisierung und Denkmalschutz meist die robustere und ehrlichere Entscheidung. Nicht die höchste Zahl gewinnt, sondern die Lösung, die Werkstoff, Geometrie und Ausführung sauber zusammenbringt.
