Zement ist kein einheitlicher Stoff, sondern ein fein abgestimmter Binder mit klarer Aufgabe im Bau: Er härtet mit Wasser aus und wird dadurch tragfähig. Wer versteht, wie diese Mischung aufgebaut ist, kann Baustoffe besser einordnen, Sanierungen sinnvoller planen und typische Fehler auf der Baustelle vermeiden. Genau darum geht es hier: um die Bestandteile, ihre Funktion und die Zementarten, die im Baualltag wirklich relevant sind.
Die Mischung aus Klinker, Gips und Zusatzstoffen bestimmt Festigkeit, Verarbeitung und Einsatzbereich
- Zement ist ein hydraulischer Binder - er bindet mit Wasser ab und ist nicht mit Beton oder Mörtel zu verwechseln.
- Im Kern besteht Zement aus Portlandzementklinker und Calciumsulfat; je nach Sorte kommen weitere mineralische Hauptbestandteile dazu.
- Der Anteil an Klinker entscheidet stark über Frühfestigkeit, Hydratationswärme und CO2-Bilanz.
- Typische Ergänzungen sind Hüttensand, Kalkstein, Puzzolane, Flugasche oder Recyclingmehl.
- Bei Revitalisierung und Denkmalschutz zählt nicht nur Härte, sondern vor allem die passende Verträglichkeit mit dem Bauteil.
Was Zement eigentlich ist und warum die Begriffe oft durcheinandergeraten
Ich trenne in der Praxis immer zuerst drei Dinge: Zement, Mörtel und Beton. Zement ist der Binder, Mörtel entsteht erst mit Sand und Wasser, Beton kommt zusätzlich mit Gesteinskörnung wie Kies oder Splitt. Diese Unterscheidung klingt banal, macht aber bei Ausschreibungen, Renovierungen und Materialbestellungen einen enormen Unterschied.
| Zement | feines Bindemittel, das mit Wasser chemisch reagiert und erhärtet |
|---|---|
| Mörtel | Zement plus Sand plus Wasser, zum Mauern, Verfugen oder Putzen |
| Beton | Zement plus Wasser plus Gesteinskörnung, für tragende Bauteile |
Wer nur auf den Begriff "Zement" schaut, übersieht schnell, dass die spätere Leistung im Bauteil auch von Körnung, Wasseransatz und Nachbehandlung abhängt. Genau deshalb lohnt sich der Blick auf die Rezeptur im Detail - denn dort entscheidet sich, ob ein Zement eher für schnelle Frühfestigkeit, niedrige Wärmeentwicklung oder dauerhafte Belastung geeignet ist. Im nächsten Schritt schauen wir deshalb auf die eigentlichen Bestandteile.
Aus welchen Bestandteilen Zement besteht
Die Grundformel ist einfacher, als viele denken: Portlandzementklinker, Calciumsulfat und je nach Zementsorte weitere Haupt- oder Nebenbestandteile. Ich finde diese Dreiteilung hilfreich, weil sie sofort zeigt, was im Zement die Festigkeit liefert, was das Erstarren steuert und was gezielt an Eigenschaften angepasst wird.
| Bestandteil | Aufgabe | Typische Einordnung |
|---|---|---|
| Portlandzementklinker | bildet die Hauptfestigkeit und reagiert hydraulisch mit Wasser | zentrale Komponente fast aller Zemente |
| Calciumsulfat | regelt das Erstarren und verhindert ein zu schnelles Abbinden | Gips oder Anhydrit, in kleinen Mengen |
| Hüttensand | reduziert Klinkeranteil, senkt meist die Hydratationswärme | typisch für Hochofen- und Kompositzemente |
| Kalkstein | verbessert die Kornverteilung und kann die Verarbeitung unterstützen | vor allem in Portlandkalkstein- und Kompositzementen |
| Puzzolane und Flugasche | reagieren mit Calciumhydroxid und können Dauerhaftigkeit fördern | je nach Zementart als Hauptbestandteil |
| Nebenbestandteile und Zusätze | optimieren Eigenschaften oder Herstellung | bis zu 5 M.-% Nebenbestandteile, Zusätze nach Bedarf |
Ein Punkt wird oft unterschätzt: Gips ist kein "Füllstoff", sondern ein bewusst eingesetzter Regler. Ohne ihn würde der Zement zu schnell anziehen und wäre für die Verarbeitung kaum brauchbar. Von hier aus ist der Schritt zur Herstellung logisch, denn die Rezeptur entscheidet sich nicht erst im Sack, sondern schon im Brennprozess und bei der Mahlung.
Wie aus Kalkstein, Ton und Gips ein hydraulischer Binder wird
Die Rohstoffe für Portlandzementklinker sind vor allem Kalkstein oder Kreide sowie Ton oder ein natürliches Gemisch daraus, der Kalksteinmergel. Kalk liefert den hohen Calciumanteil, der Ton bringt Silizium-, Aluminium- und Eisenverbindungen mit. Ich halte diesen Mix für den eigentlichen Schlüssel der Zementchemie, weil er am Ende die späteren Klinkerphasen bestimmt.

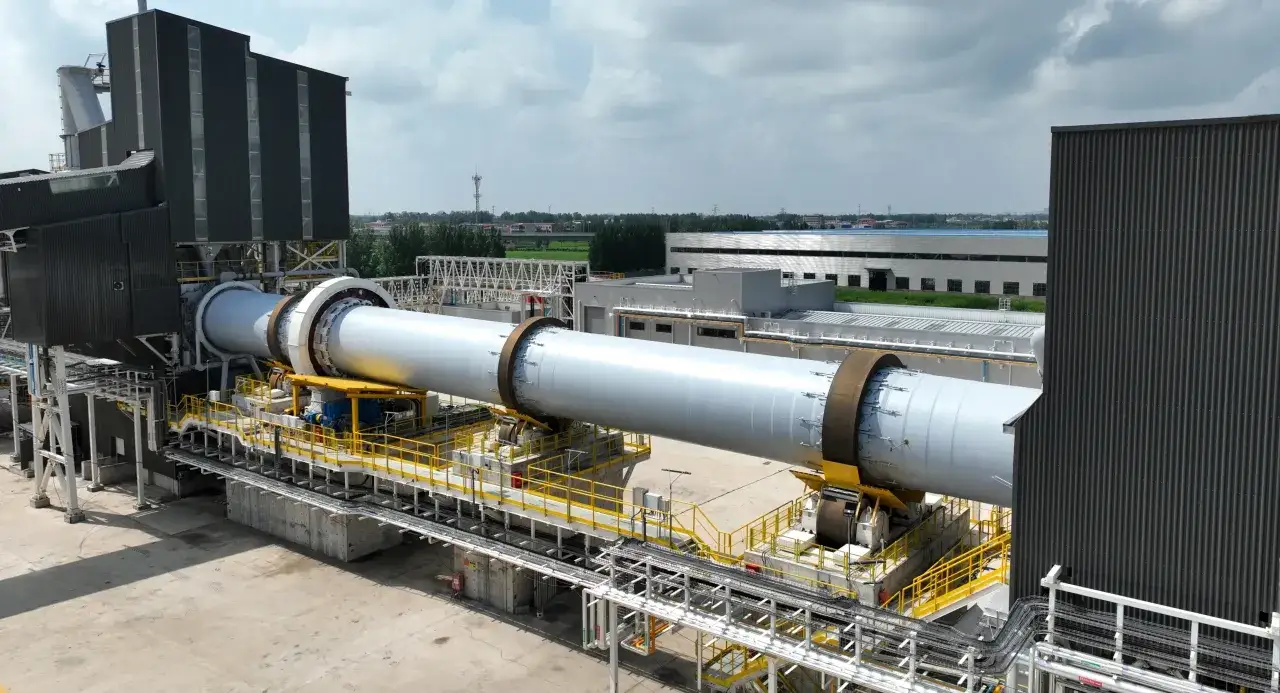

Im Drehrohrofen wird das Rohmehl bei Temperaturen um 1450 °C gesintert. Dabei entstehen rundliche Klinkerkörner, deren innere Struktur später für das Erhärten verantwortlich ist. Die wichtigsten Klinkerphasen sind Tricalciumsilikat für schnelle Frühfestigkeit, Dicalciumsilikat für eine langsamere, stetige Festigkeitsentwicklung, Tricalciumaluminat für das schnelle Reagieren und Calciumaluminatferrit für eine eher robuste, langsame Mitwirkung.
- C3S liefert früh viel Festigkeit, erzeugt aber auch mehr Hydratationswärme.
- C2S baut Festigkeit langsamer auf und wirkt ruhiger in der Wärmeentwicklung.
- C3A reagiert besonders schnell und macht die Erstarrung empfindlicher.
- C2(A,F) trägt langsamer bei und ist gegenüber Sulfatwässern günstiger.
Nach dem Brennen wird der Klinker mit Gips oder einem Gips-Anhydrit-Gemisch fein vermahlen. Erst dieser Schritt macht daraus ein praktisch nutzbares Produkt, das nicht sofort im Sack erstarrt. Wer verstehen will, warum ein Zement schnell, langsam, heiß oder eher ausgewogen reagiert, muss genau hier hinschauen - daraus ergeben sich die verschiedenen Zementarten.
Welche Zementarten heute im Baualltag zählen
Formell gibt es mehrere Hauptzementarten, im Alltag dominieren aber vor allem die Typen, mit denen sich Bauaufgaben flexibel und normgerecht lösen lassen. Heute spielen neben klassischem Portlandzement auch klinkerreduzierte Zemente eine deutlich sichtbarere Rolle. Das ist nicht nur eine Klimafrage, sondern auch eine Frage von Wärmeentwicklung, Verarbeitung und Dauerhaftigkeit.
| Zementtyp | Typischer Klinkeranteil | Was ich daran praktisch wichtig finde |
|---|---|---|
| CEM I | mindestens 95 % Klinker | klassischer Portlandzement mit schneller, gut kalkulierbarer Festigkeitsentwicklung |
| CEM II | je nach Unterart etwa 65 bis 94 % Klinker, bei CEM II/C-M 50 bis 64 % | der flexible Allrounder mit Zusätzen wie Hüttensand, Kalkstein oder Puzzolanen |
| CEM III | 5 bis 64 % Klinker, meist mit hohem Hüttensandanteil | geeignet, wenn niedrigere Hydratationswärme und oft bessere Dauerhaftigkeit gefragt sind |
| CEM VI | 35 bis 49 % Klinker | stark klinkerreduziert und ressourcenschonend, aber nicht für jede Anwendung automatisch die beste Wahl |
Die Zahlen zeigen schon den Kern der Sache: Je weniger Klinker, desto stärker verschiebt sich das Verhalten des Zements. Mehr Zusatzstoffe bedeuten oft weniger CO2 und weniger Wärme, aber nicht automatisch überall mehr Leistung. Ich würde deshalb nie nur nach dem Label entscheiden, sondern immer nach Bauteil, Belastung und gewünschter Frühfestigkeit. Genau diese Wirkung der Mischung sieht man auf der Baustelle am deutlichsten.
Was die Mischung an Festigkeit, Wärme und Haltbarkeit verändert
Die Zusammensetzung wirkt direkt auf das, was Bauleute am Ende spüren: Verarbeitbarkeit, Abbindezeit, Temperaturentwicklung und Festigkeitszuwachs. Ein hoher Klinkeranteil führt meist zu schnellerer Frühfestigkeit und mehr Hydratationswärme. Das ist bei vielen Standardanwendungen nützlich, kann aber bei massiven Bauteilen oder bei sensiblen Untergründen zum Nachteil werden.
- Mehr Klinker bedeutet meist mehr Frühfestigkeit und mehr Wärmeentwicklung.
- Mehr Hüttensand oder Puzzolane senkt oft die Wärme und verlangsamt die frühe Festigkeitsentwicklung.
- Kalkstein verbessert vor allem die Kornverteilung und damit häufig das Verarbeitungsverhalten.
- Schwefel- und sulfatbelastete Umgebungen verlangen gezielt geeignete Zementsorten, nicht einfach "den härtesten".
Der häufigste Denkfehler lautet aus meiner Sicht: stärker ist immer besser. In Wirklichkeit muss der Zement zum Bauteil passen. Bei Fundamenten, massiven Wandbauteilen oder dicken Reparaturzonen ist eine zu hohe Hydratationswärme problematisch; bei dünnen Schichten oder schnell nutzbaren Flächen kann eine passende Frühfestigkeit dagegen entscheidend sein. Wer das versteht, plant auch Sanierung und Erhaltung deutlich sauberer - und genau dort wird es besonders interessant.
Warum ich bei Sanierung und Denkmalschutz nicht zuerst an Härte denke
Bei historischer Bausubstanz geht es selten darum, einfach den stärksten Zement zu nehmen. Weiche Ziegel, Naturstein, alte Fugen oder Mischmauerwerk reagieren empfindlich auf zu harte, zu dichte oder zu steife Materialien. Ich sehe in Altbauten oft, dass nicht der Zement selbst das Problem ist, sondern eine unpassende Kombination aus Binder, Wasserführung und Untergrund.
Für mich stehen bei solchen Projekten immer diese Fragen im Vordergrund:
- Wie hart und saugfähig ist der vorhandene Untergrund?
- Welche Feuchte- und Salzbelastung liegt vor?
- Soll der neue Mörtel den Bestand aufnehmen oder bewusst abgrenzen?
- Wird eher eine hohe Druckfestigkeit oder eine gute Kompatibilität gebraucht?
- Ist ein zementreicher Mörtel überhaupt sinnvoll oder wäre ein kalkreicher Aufbau passender?
Gerade bei Revitalisierung und Denkmalschutz würde ich nie nur auf technische Kennwerte starren. Ein zu dichter Mörtel kann Feuchte im Bauteil halten, Spannungen erzeugen oder Reparaturen später erschweren. Deshalb ist die Zusammensetzung hier mehr als nur Chemie - sie entscheidet darüber, ob ein Eingriff dauerhaft funktioniert oder langfristig neue Schäden erzeugt. Im letzten Schritt geht es deshalb um die praktischen Details, die ich vor dem Kauf und beim Anmischen immer prüfe.
Welche Details ich vor dem Kauf oder Anmischen immer prüfe
Wenn ich Zement auswähle, lese ich zuerst die Sack- oder Liefereinheit und nicht den Werbesatz. Der Typ, die Festigkeitsklasse und die Anfangsfestigkeit sagen deutlich mehr als ein allgemeiner Produktname. Danach prüfe ich, ob die Lagerung trocken war, ob der Zement zur geplanten Anwendung passt und ob die Umgebung besondere Anforderungen stellt.
- Zementtyp: CEM I, CEM II, CEM III oder CEM VI - nicht einfach nur "Zement".
- Festigkeitsklasse: 32,5, 42,5 oder 52,5, je nachdem wie viel Festigkeit gebraucht wird.
- Anfangsfestigkeit: N für normal, R für höher, bei Sonderanwendungen auch L für niedriger.
- Lagerung: Zement zieht Feuchtigkeit an; klumpige oder falsch gelagerte Ware verliert Leistung.
- Umgebung: Sulfat, Chloride, Massebauteil, Reparaturzone oder historisches Mauerwerk verlangen unterschiedliche Mischungen.
- Verarbeitung: Der Wasseransatz darf nicht nach Gefühl steigen, nur weil die Mischung "noch etwas geschmeidiger" werden soll.
Unterm Strich ist Zement ein abgestuftes System aus Klinker, Gips und mineralischen Zusätzen, kein austauschbares Pulver. Wer die Zusammensetzung versteht, kann die passende Sorte für Neubau, Sanierung oder Denkmalschutz deutlich besser auswählen. Genau darin liegt der praktische Wert dieser Frage: Sie spart Fehlentscheidungen, bevor sie auf der Baustelle teuer werden.
