Eine gute Pultdach-Konstruktionszeichnung muss mehr leisten als nur die Dachneigung zu zeigen. Sie entscheidet darüber, ob Statik, Entwässerung, Dämmung und Anschlüsse später zusammenpassen oder ob auf der Baustelle improvisiert werden muss.
Gerade bei Neubau, Anbau oder Sanierung ist das wichtig: Das einseitig geneigte Dach wirkt schlicht, ist konstruktiv aber sensibel an Traufe, hoher Wand, Luftdichtheit und Wärmeschutz. Ich gehe deshalb die Zeichnung so durch, wie ich sie auch für eine Freigabe lesen würde.
Die wichtigsten Punkte auf einen Blick
- Die Zeichnung muss Tragwerk, Schichtenaufbau und Anschlüsse in einem Bild zusammenbringen.
- Bei flachen Pultdächern bestimmt die gewählte Deckung die zulässige Neigung oft stärker als der Entwurf.
- Im Dachaufbau zählen eine durchgehende Luftdichtheit und sauber gezeichnete Anschlüsse mehr als theoretisch perfekte Schichtstärken.
- Für Sanierungen sind 240 mm Dämmung bei WLG 040 ein brauchbarer Richtwert, oft ergänzt um eine Untersparrenebene.
- Die häufigsten Schäden entstehen an Traufe, Wandanschluss und bei zu optimistischen Detailannahmen.
Was in einer belastbaren Zeichnung nicht fehlen darf
Wenn ich eine Pultdach-Konstruktionszeichnung prüfe, suche ich zuerst nicht nach der Optik, sondern nach der Last- und Wasserlogik. Das Dach hat nur eine geneigte Fläche, deshalb gibt es auch nur eine klare Richtung für Regen, Schnee und Schubkräfte. Genau das muss der Plan zeigen.
| Zeichnungsebene | Was ich dort erwarte | Warum es wichtig ist |
|---|---|---|
| Grundriss | Dachkante, Traufe, hohe Wand, Ortgänge, Durchdringungen, Entwässerungsrichtung | Zeigt, wohin Wasser läuft und wo Konflikte entstehen können |
| Schnitt | Dachneigung, Sparrenhöhe, Dämmung, Luftdichtheit, Aufbauhöhe | Entscheidet über Statik und bauphysikalische Funktion |
| Traufdetail | Rinne, Tropfkante, Wasserführung, Fassadenanschluss | Verhindert Feuchte an der niedrigsten Dachkante |
| Wandanschluss | Anschlusshöhen, Abdichtung, Luftdichtung, Übergang zum Mauerwerk | Der kritischste Punkt bei Sanierung und Anbau |
| Tragwerk | Sparren oder Pfetten, Auflager, Aussteifung, Verbindungsmittel, Lastabtrag | Sorgt dafür, dass die Konstruktion unter Schnee- und Windlast funktioniert |
Für Holztragwerke liegen Sparrenabstände häufig zwischen 75 und 100 Zentimetern; bei größeren Spannweiten oder höheren Lasten gehe ich eher in Richtung Pfetten oder Träger. Bei klassischen Sparrendächern stößt man mit zimmermannsmäßiger Ausführung ungefähr bei 8 bis 10 Metern Spannweite an Grenzen. Der exakte Querschnitt gehört natürlich in die Statik, nicht ins Bauchgefühl. Wenn diese Ebenen sauber getrennt sind, lässt sich der Schnitt deutlich leichter lesen.
So lese ich den Schnitt einer Pultdachkonstruktion
Ein Schnitt ist bei diesem Dachtyp der eigentliche Prüfstein. Ich lese ihn immer von innen nach außen: erst die Raumseite, dann die Luftdichtheit, dann den Tragquerschnitt und zuletzt die wetterfeste Außenschicht. Wer nur auf die Eindeckung schaut, übersieht die Hälfte.
| Bauteil | Aufgabe | Darauf achte ich |
|---|---|---|
| Innenbekleidung | Raumabschluss und Schutz der Konstruktion | Saubere Fugen, passende Unterkonstruktion, keine unnötigen Durchdringungen |
| Installationsebene | Platz für Leitungen ohne die Luftdichtung zu perforieren | Genügend Tiefe einplanen, damit später niemand Kabel durch die Dampfbremse zieht |
| Dampfbremse und Luftdichtung | Schützt vor Feuchteeintrag aus dem Innenraum | Durchgehend, sauber verklebt und an Wände sowie Durchdringungen angeschlossen |
| Sparren | Lastabtrag der Dachfläche | Querschnitt, Abstand und Auflager müssen zur Spannweite passen |
| Dämmung | Wärmeschutz im Winter und Schutz vor Überhitzung im Sommer | Hohlräume vermeiden, Stöße dicht ausbilden, Wärmebrücken reduzieren |
| Unterdach oder Schalung | Zusätzliche Sicherheit gegen Schlagregen und Wind | Besonders wichtig bei flacheren Neigungen und exponierten Lagen |
| Konterlattung und Lattung | Fixierung der Deckung und, je nach System, Hinterlüftung | Höhen und Befestiger müssen zum System passen |
| Eindeckung oder Abdichtung | Witterungsschutz | Die gewählte Deckung muss zur Dachneigung und zur Exposition passen |
| Traufe und Rinne | Gezielte Ableitung des Wassers | Rückstau, Tropfkante und Fassadenabstand sauber lösen |
Die hohe Wand trägt den oberen Abschluss des Pultdachs, die niedrige Seite bildet die Traufe. Gerade am Übergang zur hohen Wand muss die Luftdichtung ohne Unterbrechung an das aufgehende Bauteil anschließen; dort entstehen sonst Leckagen, die man später nur mit viel Aufwand behebt. Sobald der Schnitt verstanden ist, stellt sich die Frage, welche Dachneigung überhaupt zur gewählten Deckung passt.
Welche Dachneigung und Eindeckung zusammenpassen
Die Neigung ist keine Stilfrage, sondern eine Systemfrage. Je flacher das Dach, desto stärker rücken Regensicherheit, Rückstau, Schnee und die Herstellerfreigabe in den Vordergrund. Für Deutschland heißt das: Die Zeichnung muss zur Deckung passen, nicht umgekehrt.
| Deckung | Sinnvoller Bereich | Praktische Konsequenz |
|---|---|---|
| Stehfalz aus Metall | ab etwa 3°, praxisnah oft eher ab 7° | Je flacher, desto strenger werden Unterkonstruktion, Trennlage und Rückstau-Sicherheit |
| Dachziegel und Dachsteine | meist ab rund 16°, einzelne Systeme mit Zusatzmaßnahmen ab 14° oder noch flacher | Ohne herstellerbezogene Zusatzmaßnahmen wird das schnell riskant |
| Flache Abdichtung oder Bitumensysteme | bei sehr geringer Neigung | Dann sollte das Pultdach konstruktiv fast wie ein Flachdach behandelt werden |

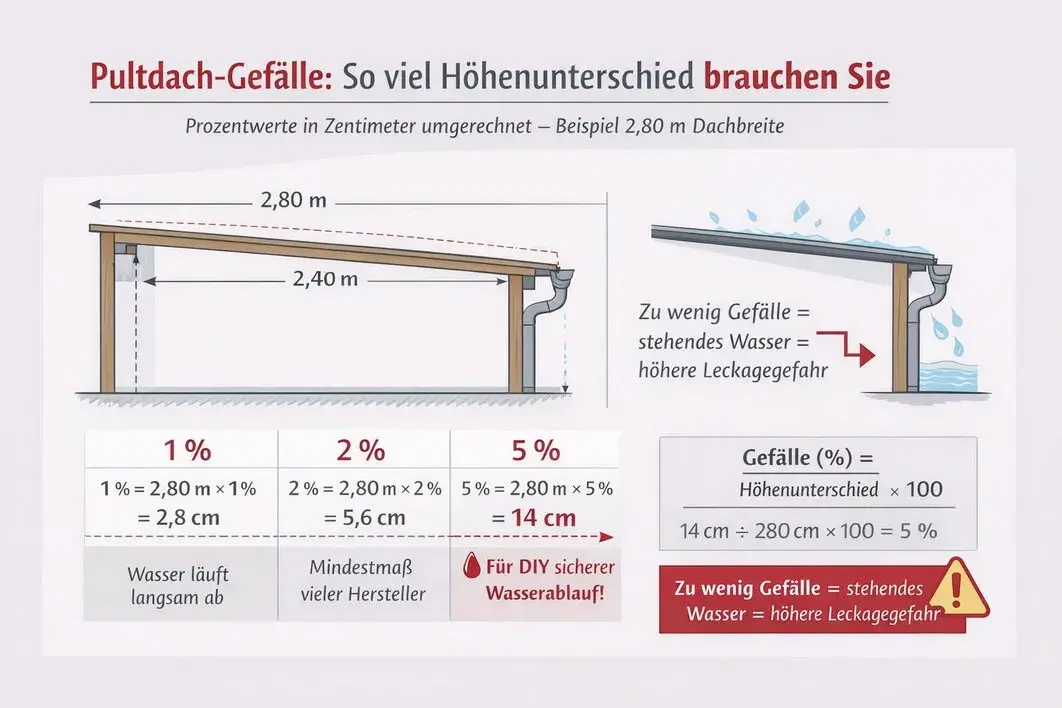

Ich schreibe die Neigung immer in Grad und, wenn der Plan es verlangt, zusätzlich in Prozent. Das klingt banal, ist es aber nicht: Viele Rückfragen auf der Baustelle entstehen nur, weil in der Zeichnung ein Wert fehlt oder zwei Beteiligte unterschiedliche Bezugsgrößen im Kopf haben. Ein optisch flaches Pultdach mit Ziegeln wirkt auf dem Papier charmant, ist technisch aber oft nur mit Zusatzmaßnahmen machbar. Sobald die Deckung feststeht, gehört der Feuchte- und Dämmaufbau auf denselben Prüfstand.
Dämmung und Feuchteschutz müssen zusammen gedacht werden
Bei modernen Pultdächern plane ich heute meistens als Warmdach, also ohne Lüftungsschicht direkt über der Dämmung. Das ist bei klaren Grundrissen oft robuster als ein belüftetes System, weil weniger Wege für Feuchte und Luftleckagen offenbleiben.
| Variante | Wann ich sie bevorzuge | Einordnung |
|---|---|---|
| Zwischensparrendämmung | Sanierung, wenn die Innenansicht weitgehend bleiben soll | Wirtschaftlich, aber Wärmebrücken über die Sparren bleiben sichtbar |

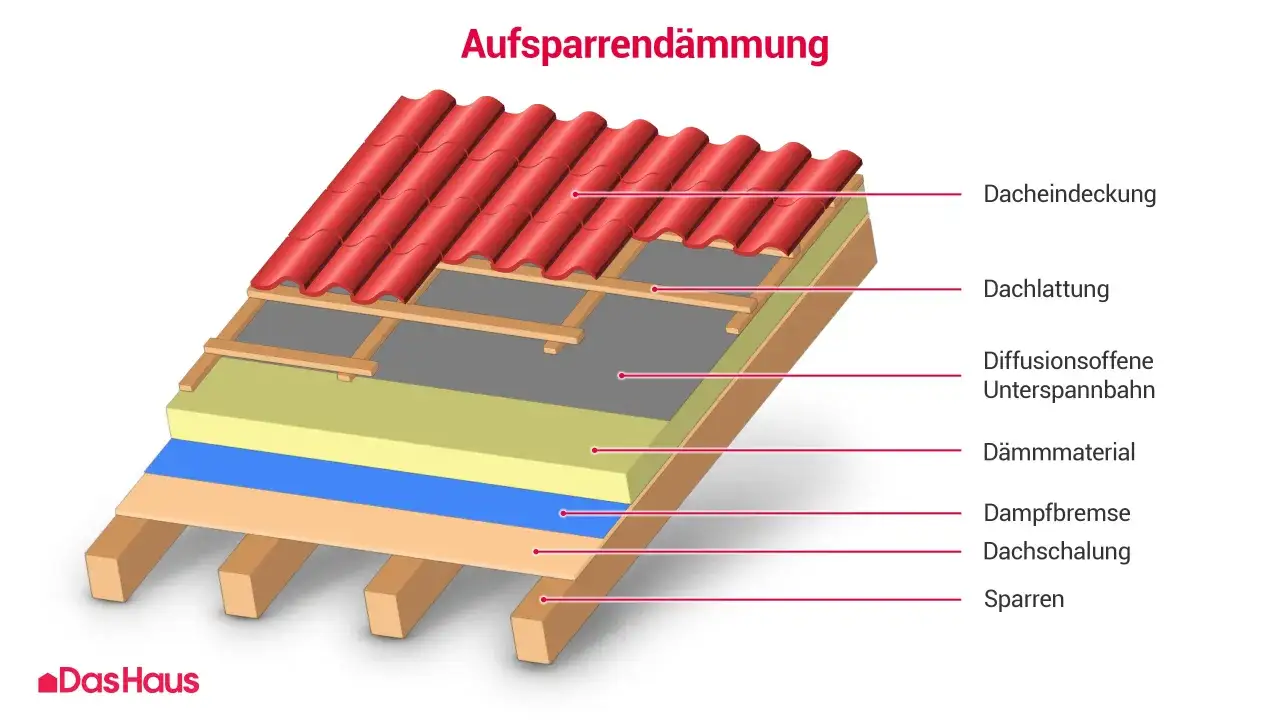

| Aufsparrendämmung | Neubau oder grundlegende Erneuerung | Bauphysikalisch sehr stark, dafür teurer und in der Höhe anspruchsvoller |
| Kombination aus Zwischen- und Untersparrendämmung | Wenn die Sparrenhöhe nicht reicht | Oft der beste Kompromiss, meist mit 40 bis 80 mm Untersparrenebene |
Als groben Richtwert kann man bei WLG 040 mit etwa 240 mm Dämmung rechnen; die endgültige Dicke hängt aber von Ziel-U-Wert, Konstruktion und Sparrenhöhe ab. Entscheidend ist nicht nur die Menge, sondern die Durchgängigkeit: Eine unterbrochene Dampfbremse oder Hohlräume in der Dämmung machen den besten Aufbau schwächer als eine sauber geplante, aber etwas einfachere Lösung.
Wenn ich ein belüftetes Dach vorsehe, brauche ich freie Luftwege, saubere Zu- und Abluftöffnungen und möglichst wenig Geometrie-Chaos. Genau deshalb ist beim Pultdach die einfache, unbelüftete Lösung in vielen Projekten die pragmatischere Wahl. Wenn der Aufbau stimmt, bleiben noch die Fehler, die auf Baustellen am teuersten werden.
Diese Konstruktionsfehler kosten auf der Baustelle am meisten
Die meisten Probleme entstehen nicht an der großen Form, sondern an den kleinen Übergängen. Genau dort lohnt es sich, in der Zeichnung unromantisch zu sein.
| Fehler | Folge | Sauberer Gegenentwurf |
|---|---|---|
| Zu geringe Dachneigung für die gewählte Deckung | Rückstau, Undichtigkeiten, höhere Wartung | Deckung auf die Neigung abstimmen oder das Dach steiler planen |
| Traufe nur schematisch gezeichnet | Wasser tropft an Fassade oder Holzbauteilen vorbei | Tropfkante, Rinne und Übergang im Detailmaßstab ausarbeiten |
| Unterbrochene Luftdichtung | Tauwasser und Schimmelrisiko im Dachaufbau | Die luftdichte Ebene von der Raumseite bis zum Anschluss durchziehen |
| Keine klare Aussteifung des Tragwerks | Verformungen, Risse, unsaubere Anschlüsse | Sparren, Pfetten und Verbindungsmittel statisch sauber nachweisen |
| Entwässerung unterschätzt | Überlauf bei Starkregen oder Schneeschmelze | Rinne, Fallrohre und Notentwässerung rechtzeitig einplanen |
Ich arbeite solche Details nicht erst im Werkplan nach, sondern schon im Entwurf. Das spart in der Ausführung mehr Zeit als jede nachträgliche Optimierung. Und genau an dieser Stelle wird sichtbar, wie gut sich das Dach in einen Bestand, einen Anbau oder eine sensible Gebäudesituation einfügt.
Warum das Pultdach im Bestand oft die beste ruhige Lösung ist
Im Bestand hat ein Pultdach einen echten Vorteil: Es kann eine Erweiterung klar markieren, ohne dem Altbau die Bühne zu nehmen. Bei Erkern, niedrigen Anbauten oder aufgesetzten Ergänzungen wirkt die einseitige Dachfläche oft zurückhaltender als ein voll ausgebautes Satteldach.
Ich setze die hohe Seite gerne so, dass Räume mehr Licht bekommen oder die Dachfläche für Photovoltaik sinnvoll genutzt werden kann. Gleichzeitig bleibt die niedrige Seite kompakt, was in dichter Bebauung und bei denkmalnahen Projekten hilfreich ist. Genau deshalb passt die Form so gut zu Revitalisierung und moderner Nachverdichtung.
Wichtig ist allerdings die Disziplin im Detail: Ein ruhiges Dach verträgt keine auffälligen Übergänge, keine unklaren Kehlen und keine improvisierten Anschlüsse an historische Mauern. Wenn ein Gebäude unter Schutz steht oder in seinem Erscheinungsbild sensibel ist, bespreche ich Material, Farbe und Sichtbarkeit der Dachkante früh mit den Beteiligten. Dann wird aus einer einfachen Form ein überzeugender Eingriff.
Vor der Freigabe prüfe ich die kritischen Kanten noch einmal
Wenn ich eine Pultdach-Konstruktionszeichnung freigebe, gehe ich am Ende nur noch die Stellen durch, an denen ein sauberer Plan in der Praxis kippt: Anschluss, Entwässerung, Luftdichtheit und Statik. Diese vier Themen entscheiden am Ende mehr als jede schöne Perspektive.
- Ist die Dachneigung mit der gewählten Deckung und den Zusatzmaßnahmen kompatibel?
- Sind Traufe, hoher Wandanschluss und Ortgang im passenden Maßstab gezeichnet?
- Ist die Luftdichtheit ohne Unterbrechung durch alle Durchdringungen geführt?
- Sind Lastabtrag, Sparrenabstand und Aussteifung statisch nachvollziehbar?
- Ist die Entwässerung für Starkregen, Schnee und Wartung realistisch gedacht?
Wenn diese Punkte auf einer Zeichnung stimmen, lässt sich ein Pultdach sauber bauen, später gut warten und in Bestandssituationen deutlich entspannter einpassen. Genau dort liegt für mich die Qualität eines guten Plans: Er nimmt der Baustelle die Unsicherheit, bevor sie teuer wird.
