Beim Dach zeichnen geht es nicht um eine dekorative Skizze, sondern um eine belastbare Grundlage für Planung, Umbau und die Abstimmung mit Handwerk, Bauleitung und Bauamt. Wer Traufe, First, Dachneigung, Überstände und Anschlüsse sauber erfasst, vermeidet spätere Korrekturen und unnötige Überraschungen auf der Baustelle. Ich gehe deshalb Schritt für Schritt durch die Unterlagen, die ich brauche, den sinnvollen Aufbau der Zeichnung und die Punkte, an denen Bestands- und Denkmalsituationen besondere Sorgfalt verlangen.
Die wichtigsten Punkte für eine belastbare Dachzeichnung
- Einfaches Dach = oft genügt Dachaufsicht plus Schnitt; bei Versätzen, Gauben oder Walmformen wird die Dachausmittlung wichtig.
- Maßstab: 1:100 für Übersicht und Entwurf, 1:50 für Ausführung, 1:20 für Details.
- Vor dem Zeichnen brauche ich Außenmaße, Höhen, Neigungen, Überstände und die genaue Position aller Aufbauten.
- Bestand und Planung sollten nie in einer unklaren Zeichnung vermischt werden.
- Software hilft, ersetzt aber keine Plausibilitätsprüfung am Gebäude.
Was mit einer Dachzeichnung wirklich gemeint ist
Ich trenne in der Praxis immer zwischen Dachaufsicht, Schnitt und Detail. Die Dachaufsicht zeigt die Geometrie von oben, der Schnitt macht Höhenverhältnisse sichtbar, und ein Detail erklärt kritische Punkte wie Traufe, Ortgang oder den Anschluss an eine Gaube. Gerade bei Revitalisierungen oder im Bestand ist diese Trennung wichtig, weil ein Dach nicht nur gut aussehen, sondern auch technisch nachvollziehbar sein muss.
- Dachaufsicht = Blick von oben auf Traufen, First, Grate und Kehlen; der Ortgang ist die seitliche Dachkante am Giebel.
- Schnitt = zeigt, wie hoch die Bauteile wirklich liegen und wie steil die Flächen sind.
- Dachausmittlung = geometrische Festlegung der Dachform und ihrer Schnittlinien über dem Grundriss.
Bei einem einfachen Satteldach lässt sich vieles noch mit wenigen Linien erklären; sobald aber Anbauten, Versätze oder unterschiedliche Traufhöhen ins Spiel kommen, entscheidet die saubere Geometrie über die Qualität des Plans. Darum lohnt sich der Blick auf die Unterlagen, bevor die erste Linie steht.
Welche Angaben du vor dem ersten Strich brauchst
Bevor ich zeichne, sammele ich alles, was die Dachgeometrie eindeutig macht. Das spart später Korrekturen, besonders wenn mehrere Gewerke auf denselben Plan schauen. Fotos helfen beim Nachvollziehen, ersetzen aber kein Aufmaß.
| Angabe | Warum sie wichtig ist | Typischer Fehler |
|---|---|---|
| Außenmaße des Baukörpers | Definiert den Grundriss, also die Basis jeder Dachform. | Nur Innenmaße übernehmen |
| Trauf- und Firsthöhe | Entscheidet über Proportionen und Dachneigung. | Höhen schätzen |
| Dachneigung in Grad oder Prozent | Wichtig für Neigung, Wasserführung und die spätere Konstruktion. | Nur optisch anpassen |
| Dachüberstand, Traufe und Ortgang | Bestimmt die tatsächliche Außenkante. | Überstand vergessen |
| Gauben, Kamine, Dachfenster, Entwässerung | Bricht die Fläche und erzeugt Anschlüsse. | Später „irgendwo“ ergänzen |
| Bestand oder Planung | Verhindert, dass Alt und Neu vermischt werden. | Beides gleich darstellen |
Für Entwurfspläne reicht oft ein Maßstab von 1:100; wenn Anschlüsse, Übergänge oder Ausführungsschritte genauer werden sollen, arbeite ich gern in 1:50, bei Details auch in 1:20. Je unruhiger die Dachform, desto weniger sinnvoll ist ein zu grober Maßstab. Wenn diese Basis steht, lässt sich die eigentliche Zeichnung deutlich sauberer aufbauen.
So entsteht die Zeichnung Schritt für Schritt
Ich beginne nicht mit Details, sondern mit der tragenden Geometrie. Erst wenn der Dachkörper stimmt, zeichne ich Öffnungen, Linienarten und Bemaßungen nach.
- Grundriss sauber anlegen. Die Gebäudekontur, die Außenwände und eventuelle Anbauten müssen im richtigen Maßstab vorliegen.
- Trauflinien und Überstände eintragen. Die Dachkante ist nicht die Wandkante, und genau hier passieren erstaunlich viele Fehler.
- First, Grate und Kehlen herleiten. Bei gleicher Dachneigung verlaufen Schnittlinien oft auf Winkelhalbierenden der Traufkanten; bei unterschiedlichen Höhen brauche ich eine saubere konstruktive Prüfung.
- Neigungen und Höhen ergänzen. Traufhöhe, Firsthöhe und Dachneigung gehören an den Plan, nicht in den Begleittext.
- Gauben, Kamine und Dachfenster einzeichnen. Diese Bauteile verändern die Fläche, die Entwässerung und oft auch die Statik der Dachhaut.
- Schnitt und Aufsicht gegeneinander prüfen. Wenn der Schnitt die Aufsicht nicht bestätigt, ist der Plan noch nicht belastbar.
Bei einem symmetrischen Satteldach ist das relativ direkt; bei einem Walm- oder Krüppelwalmdach braucht es mehr Konstruktion. Genau dafür ist der Begriff Dachausmittlung wichtig: Gemeint ist die geometrische Herleitung der Dachflächen und ihrer Schnittlinien, also mehr als nur eine hübsche Draufsicht. Danach lohnt sich der Blick auf die Dachformen selbst, weil nicht jedes Dach denselben Zeichenweg braucht.
Welche Dachformen sich zeichnerisch unterschiedlich verhalten
Die Form entscheidet, wie viel Geometrie ich wirklich ausarbeiten muss. Manche Dächer sind zeichnerisch fast selbsterklärend, andere verlangen saubere Verschneidungslinien und mehr als einen Kontrollblick.
| Dachform | Zeichnerischer Schwerpunkt | Worauf ich achte |
|---|---|---|
| Satteldach | Ein First, zwei gleich geneigte Flächen | Symmetrie, Firstlage, Traufüberstand |
| Pultdach | Eine geneigte Fläche mit klarer Richtung | Wasserabfluss, Trauf- und Firstkante sauber unterscheiden |
| Walmdach | Zusätzliche Grate an den Stirnseiten | Winkel, Symmetrie und saubere Endpunkte der Grate |
| Krüppelwalmdach | Abgeschnittener Giebel mit Übergang in den Walm | Übergangslinie und Lage des kleinen Giebelfelds präzise setzen |
| Mansarddach | Wechsel der Neigung auf einer Dachfläche | Neigungsbruch und Höhenentwicklung klar beschriften |
| Flachdach | Geringe Neigung, Entwässerung wird wichtiger als First und Grat | Gefälle, Attika, Abläufe und Gefällepunkte markieren |
Bei einer einfachen Form reicht oft die Aufsicht mit wenigen Höhenangaben. Sobald der Baukörper springt oder die Dachflächen nicht mehr gleich sind, zählt die saubere Ableitung der Linien mehr als eine schnelle Optik. Genau an dieser Stelle entstehen auch die meisten Missverständnisse zwischen Entwurf und Ausführung.
Die häufigsten Fehler in Dachplänen
Die besten Pläne scheitern selten an fehlender Software, sondern an kleinen Ungenauigkeiten. In der Praxis sehe ich immer wieder dieselben Schwachstellen.
- Der Maßstab passt nicht zur Aufgabe. Was in 1:200 noch lesbar wirkt, wird für Anschlüsse schnell zu grob.
- Dachüberstände fehlen. Dann stimmt die Außenkante nicht, und die Zeichnung wird für Handwerk oder Statik unbrauchbar.
- Höhen werden geschätzt. Ein paar Zentimeter Unterschied machen bei Traufe, First oder Kniestock sofort einen Unterschied.
- Gauben und Kamine kommen zu spät. Dadurch verschiebt sich die Geometrie und der Plan muss neu aufgebaut werden.
- Bestand und Planung liegen auf derselben Ebene. Wer Alt und Neu visuell nicht trennt, erzeugt Verwirrung statt Klarheit.
- Linienarten sind nicht konsequent. Wenn geschnittene, verdeckte und neue Kanten gleich aussehen, verliert der Plan seine Lesbarkeit.
Mein einfachster Gegencheck ist immer derselbe: Kann jemand den Plan lesen, ohne mich daneben zu fragen? Wenn die Antwort nein ist, fehlt meist nicht die Idee, sondern die Präzision. Darum lohnt sich der Vergleich der Werkzeuge, mit denen man solche Pläne erstellt.
Wann Software hilft und wann manuell geprüft werden sollte
Für einen ersten Entwurf genügt mir oft eine Handskizze, aber für die Weitergabe an Planer oder Handwerker arbeite ich fast immer digital weiter. Das spart Zeit, vor allem wenn Varianten nebeneinanderstehen.
| Werkzeug | Stärken | Grenzen |
|---|---|---|
| Handskizze | Schnell, flexibel, ideal für Gespräche vor Ort | Zu ungenau für belastbare Ausführung |

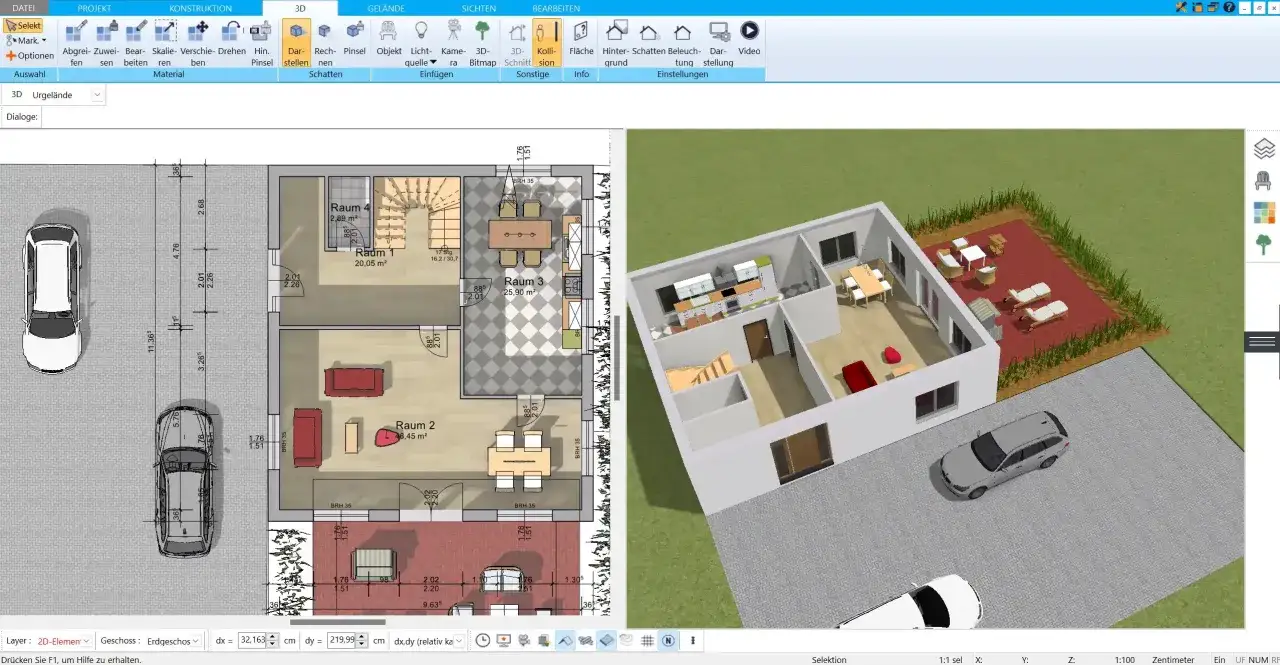

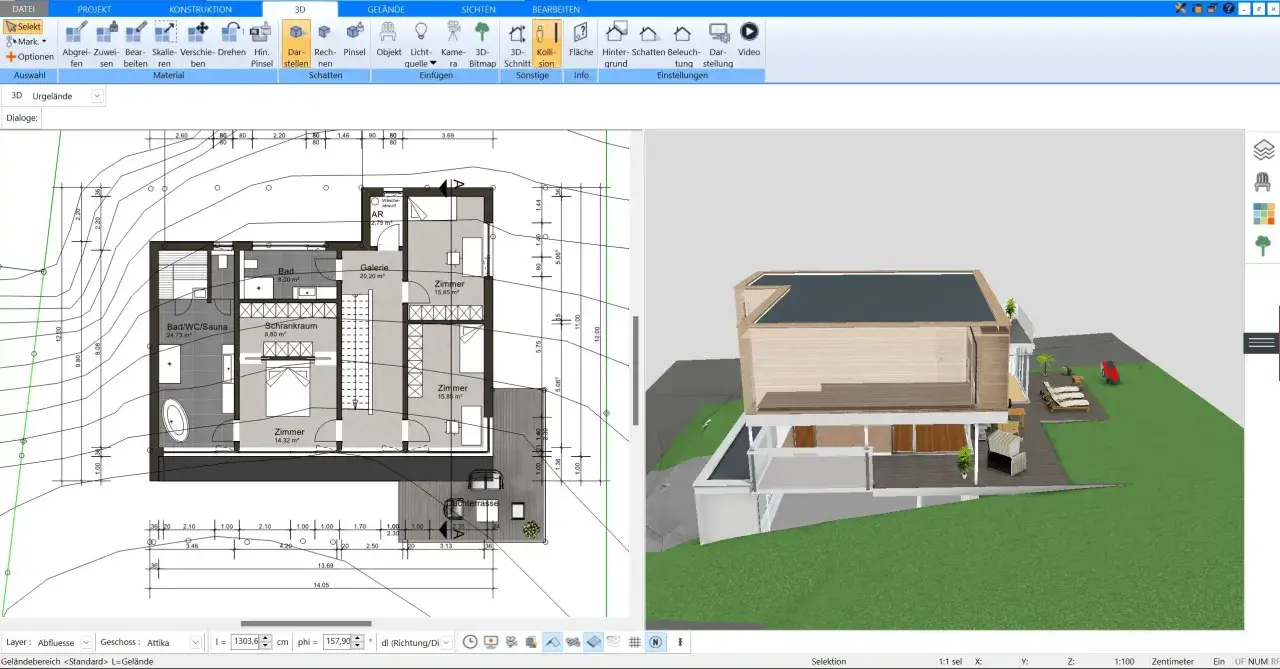

| CAD | Exakt, sauber bemaßbar, gut für Varianten und Pläne | Nur so gut wie die eingepflegten Maße |
| BIM | Verknüpft Geometrie, Bauteile und Mengen in einem Modell | Mehr Aufwand in der Einrichtung und saubere Modellpflege nötig |
Ich kombiniere in der Regel drei Dinge: ein Aufmaß oder ein belastbares Bestandsmaß, eine saubere digitale Zeichnung und einen realen Blick auf das Dach vor Ort. Gerade bei älteren Gebäuden sieht man erst draußen, ob eine Dachfläche wirklich gerade läuft oder ob sich der Baukörper über Jahrzehnte leicht gesetzt hat. Diese Kontrolle ist auch deshalb wichtig, weil sie direkt in Sanierung und Denkmalschutz hineinreicht.
Was bei Bestand und Denkmalschutz zusätzlich auf den Plan gehört
Bei Revitalisierung und denkmalnahen Objekten zeichne ich nie nur die gewünschte Zielgeometrie. Ich halte zuerst den Ist-Zustand fest, weil gerade bei alten Dächern kleine Abweichungen, historische Details und spätere Eingriffe oft entscheidender sind als die ideale Linie.
- Originale Dachform und sichtbare Veränderungen getrennt darstellen.
- Dachdeckung, Gesims, Ortgang, Gauben und Schornsteine eindeutig lokalisieren.
- Geplante Eingriffe wie Dämmung, neue Dachfenster, Solarflächen oder Anbauten separat kennzeichnen.
- Relevante Anschlüsse an Nachbargebäude, Brandwände oder Übergänge zum Bestand mit prüfen.
- Abstimmung vor der Ausführung einplanen, wenn die Dachsilhouette verändert werden soll.
Gerade hier zahlt sich eine klare Zeichnung aus: Sie hilft nicht nur bei der Genehmigung, sondern auch dabei, die historische Substanz nicht unnötig zu überformen. Wenn ich einen Plan für ein Bestandshaus mache, frage ich mich deshalb immer zuerst, was bleiben soll, was ergänzt wird und was nur dokumentiert, aber nicht verändert werden darf. Genau aus dieser Trennung entsteht ein brauchbarer Dachplan.
Am Ende ist die beste Zeichnung nicht die mit den meisten Effekten, sondern die, die Maß, Form und Eingriff eindeutig macht. Wer so arbeitet, vermeidet teure Rückfragen, plant sauberer und schafft eine verlässliche Grundlage für Umbau, Sanierung und die nächste Abstimmung auf der Baustelle.
