Eine gut geplante Dachgaube entscheidet oft darüber, ob aus einem Dachraum brauchbarer Wohnraum wird oder ob spätere Nacharbeiten an Statik, Abdichtung und Ausbau den gesamten Nutzen schmälern. In diesem Text geht es darum, was eine belastbare Konstruktionszeichnung leisten muss, welche Details darin nicht fehlen dürfen und worauf ich bei Planung, Genehmigung und Ausführung im Bestand achte.
Die wichtigsten Punkte auf einen Blick
- Eine tragfähige Zeichnung zeigt nicht nur die Form der Gaube, sondern auch Lastabtrag, Anschlüsse und Abdichtung.
- Für den Überblick reicht oft ein Maßstab von 1:50, für Details sind 1:20, 1:10 oder an kritischen Stellen 1:5 sinnvoll.
- Entscheidend sind Sparrenanschlüsse, Luftdichtheit, Dämmführung, Fensteranschluss und die sichere Ableitung von Wasser.
- In Deutschland hängt die Genehmigung vom jeweiligen Bundesland ab, die statisch-konstruktive Prüfung bleibt aber immer relevant.
- Bei Altbau und Denkmalschutz zählt nicht die größte Lösung, sondern die sauberste Einbindung in Dachform, Material und Proportion.
Was eine gute Konstruktionszeichnung der Dachgaube leisten muss
Eine Dachgaube ist kein dekorativer Aufsatz, sondern ein Eingriff in das Tragwerk und die Gebäudehülle. Genau deshalb muss die Zeichnung zeigen, wie die Lasten abgetragen werden, wo die Dachfläche geöffnet wird und wie die neue Konstruktion wieder dicht an den Bestand anschließt. Wenn einer dieser Punkte fehlt, wird aus einem Plan schnell nur eine schöne Skizze, mit der auf der Baustelle niemand sicher arbeiten kann.
Ich prüfe solche Zeichnungen immer auf drei Ebenen: Konstruktion, Bauphysik und Ausführung. Die Konstruktion beantwortet die Frage, ob die Gaube überhaupt stabil steht. Die Bauphysik klärt, ob Dämmung, Luftdichtheit und Feuchteschutz zusammenpassen. Die Ausführung zeigt, ob Zimmerer, Dachdecker und Spengler den Anschluss ohne Interpretationsspielraum herstellen können. Genau diese Reihenfolge trennt belastbare Planung von bloßer Optik. Im nächsten Schritt lohnt sich der Blick darauf, welche Zeichnungsebenen dafür wirklich nötig sind.
Welche Zeichnungen und Details ich immer erwarten würde
| Zeichnungsebene | Was darauf stehen sollte | Warum das wichtig ist |
|---|---|---|
| Grundriss | Position der Gaube, Achsen, Breite, Abstand zu First und Traufe, Bezug zu den Sparren | Damit die Gaube in das vorhandene Dachraster passt und keine unnötigen Eingriffe entstehen |
| Schnitt | Höhen, Dachneigungen, Brüstungsmaß, Innenraumhöhe, Aufbau von Dach und Wand | Damit die Raumwirkung stimmt und die Gaube nicht nur außen, sondern auch innen funktioniert |
| Detailzeichnung | Sparrenköpfe, Abfangung, Anschlussbleche, Dämmung, Luftdichtheitsebene, Fensteranschluss | Hier entscheidet sich, ob die Konstruktion dauerhaft dicht und wartbar bleibt |
| Statik- beziehungsweise Positionsplan | Lastabtrag, Querschnitte, Verbindungsmittel, Auflager, eventuell Stahl- oder Holzverstärkungen | Ohne klare Tragwerkslogik wird jeder Eingriff in ein bestehendes Dach riskant |
Für die Übersicht arbeite ich meist mit 1:50, weil sich damit Lage und Proportionen gut lesen lassen. Details gehören aber fast immer in 1:20 oder 1:10; an sensiblen Knotenpunkten, etwa am Übergang von Steildach zu flach geneigter Gaube, ist 1:5 oft die ehrlichere Wahl. Je kleiner der Maßstab, desto weniger bleibt dem Handwerkersatz überlassen. Und genau damit sind wir bei der Konstruktion selbst.

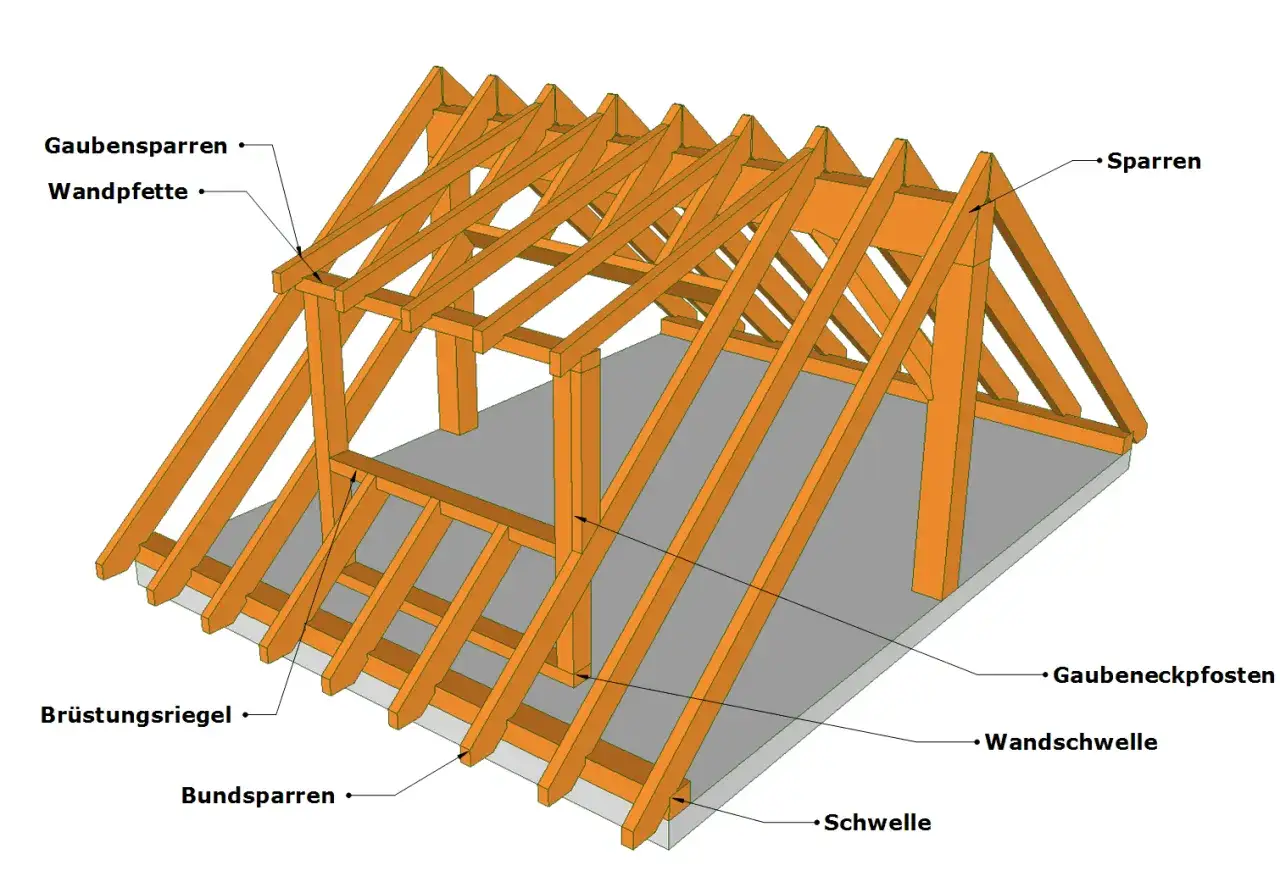

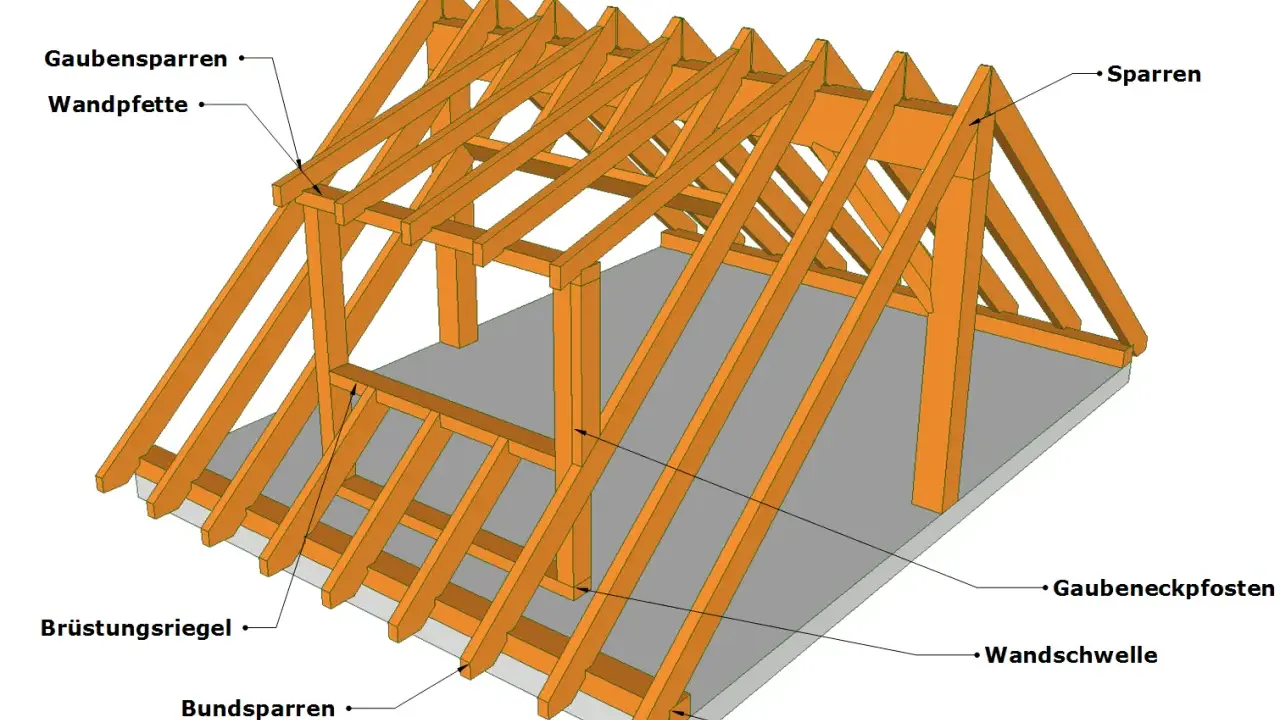

Wie die Konstruktion im Dachaufbau zusammenarbeitet
Die eigentliche Herausforderung liegt nicht in der sichtbaren Front der Gaube, sondern in der Schnittstelle zwischen altem Dach und neuem Aufbau. Bei einem Sparrendach ist die Öffnung besonders sensibel, weil das Tragwerk auf dem Dreieck aus Sparrenpaar und Deckenbalken basiert. Wird dieses System angeschnitten, braucht es eine klare Abfangung. Beim Pfettendach ist die Situation meist etwas dankbarer, aber auch dort muss der Lastabtrag sauber nachgewiesen werden.
- Lasten aufnehmen - Die Gaubenlasten müssen nachvollziehbar in die seitlichen Wände, Pfetten oder verstärkten Sparren eingeleitet werden.
- Dachöffnung sichern - Durchtrenntes Holz ersetzt man nicht mit Hoffnung, sondern mit konstruktiv geplanten Wechseln, Stielen oder Zusatzträgern.
- Dämmung fortführen - Die Dämmung darf an der Gaube nicht abrupt abbrechen, sonst entstehen Wärmebrücken und kalte Innenflächen.
- Luftdichtheit schließen - Die innere Ebene muss durchlaufen, sonst wandert Feuchtigkeit in die Konstruktion.
- Wasser sicher ableiten - Besonders an Kehlen, Traufen und Anschlüssen entscheidet die Blech- und Bahnenführung über die Dauerhaftigkeit.
Bei flach geneigten Gauben ist der Anschluss an die bestehende Dachfläche besonders heikel, weil hier klassische Steildachlogik und Abdichtung fast immer ineinandergreifen. Das ist der Punkt, an dem in der Praxis viele Zeichnungen zu optimistisch werden: Auf dem Papier sieht alles glatt aus, auf der Baustelle braucht es aber Überdeckung, Gefälle, saubere Anschlusshöhen und genug Platz für die Schichten. Je klarer diese Details gezeichnet sind, desto geringer ist später das Risiko für Feuchteprobleme. Als Nächstes stellt sich die Frage, welche Gaubenform zu welchem Dach überhaupt passt.
Welche Gaubenform zum Dach und zum Bestand passt
Die Form der Gaube ist nie nur Geschmackssache. Sie beeinflusst die Statik, den Aufwand der Anschlüsse und die Wirkung auf dem Gebäude. Gerade bei Revitalisierung und Bestandserhalt würde ich die Form immer aus dem Dach heraus denken, nicht gegen das Dach.
| Gaubenform | Konstruktiver Aufwand | Typische Stärke | Mein Praxisurteil |
|---|---|---|---|
| Schleppgaube | Eher gering bis mittel | Gute Raumausnutzung, vergleichsweise ruhige Dachwirkung | Oft die pragmatischste Lösung für Umbauten im Bestand |
| Satteldachgaube | Mittel | Klare Form, gute Belichtung, gut lesbare Konstruktion | Wirkt klassisch und passt häufig gut zu traditionellen Dachlandschaften |
| Flachdachgaube | Höher, vor allem bei Abdichtung | Viel Kopffreiheit und nutzbarer Raum | Funktional stark, aber bauphysikalisch und konstruktiv am sensibelsten |
| Walm- oder Fledermausgaube | Hoch | Sehr integrierte, oft historische Wirkung | Ästhetisch interessant, aber deutlich anspruchsvoller in Planung und Ausführung |
In der Höhe ist eine Gaube nicht beliebig: Das Brüstungsmaß und das notwendige Rauminnenmaß setzen enge Grenzen, die Breite wiederum hängt stark davon ab, was die vorhandene Dachkonstruktion zulässt. Ich sehe in der Praxis oft, dass Bauherren zuerst die Optik festlegen und erst danach auf das Tragwerk schauen. Das ist die falsche Reihenfolge. Besser ist: erst Dachsystem und Raster prüfen, dann Form wählen, dann die Zeichnung darauf aufbauen. Damit landet man schnell bei den formalen Fragen, die in Deutschland nicht zu umgehen sind.
Genehmigung, Statik und Bauphysik in Deutschland
2026 gilt weiterhin: Ob eine Dachgaube genehmigungspflichtig, verfahrensfrei oder nur eingeschränkt zulässig ist, entscheidet nicht irgendein Online-Ratgeber, sondern die jeweilige Landesbauordnung und oft zusätzlich eine örtliche Satzung. Das Bauportal NRW weist zum Beispiel darauf hin, dass selbst bei verfahrensfreien Vorhaben die statisch-konstruktive Unbedenklichkeit nachgewiesen sein muss. Genau diesen Punkt sollte man nie unterschätzen, weil eine saubere Zeichnung allein noch kein tragfähiges Projekt ist.
| Thema | Typischer Rahmen | Hinweis aus der Praxis |
|---|---|---|
| Planung durch Architekt oder Bauingenieur | ca. 1.500 bis 2.500 Euro | Grobe Orientierungswerte für einfache Vorhaben, bei Bestand und Sonderfällen oft höher |
| Gebühren der Bauaufsicht | ca. 200 bis 1.000 Euro | Hängt von Bundesland, Umfang und Verfahren ab |
| Zusätzliche Tragwerksplanung | separat je nach Aufwand | Gerade bei Eingriffen in Sparren- oder Pfettendächer häufig unverzichtbar |
Die eigentliche Konsequenz daraus ist einfach: Wer an der Planung spart, zahlt später oft an der Baustelle doppelt. Das betrifft nicht nur Geld, sondern auch Zeit und Abstimmung zwischen Gewerken. Für die Ausführung braucht es dann eine Zeichnung, die mehr kann als grob „Gaube hier“ zu sagen. Aus genau diesem Grund sind Fehler in diesem Stadium so teuer.
Typische Fehler, die ich in solchen Plänen immer wieder sehe
- Die Gaube wird über den Sparrenraster gelegt, ohne die Abfangung sauber mitzudenken.
- Die Zeichnung zeigt die Form, aber nicht die Anschlussdetails von Dachdeckung, Unterdach und Blechverwahrung.
- Die Luftdichtheitsebene wird an der Gaube unterbrochen, statt logisch fortgeführt.
- Die Dämmung endet an der Wange, obwohl genau dort Wärmebrücken entstehen.
- Das Fenster wird erst nachträglich dimensioniert, obwohl Brüstung und Innenhöhe die Nutzung bestimmen.
- Bestand und Zeichnung passen nicht zusammen, weil der Dachstuhl vor Ort nie exakt aufgenommen wurde.
Der häufigste Denkfehler ist aus meiner Sicht nicht ein einzelner Rechenfehler, sondern eine falsche Priorität: Zuerst wird die Optik fixiert, erst dann wird die Konstruktion passend gemacht. Das funktioniert bei einer Gaube selten gut. Besser ist eine Zeichnung, die schon früh zeigt, wo Grenzen liegen und welche Kompromisse wirklich tragfähig sind. Bei Altbauten und historischen Häusern wird diese Ehrlichkeit noch wichtiger.
Bei Altbau und Denkmalschutz muss die Zeichnung anders denken
Gerade bei Revitalisierung im Bestand geht es nicht darum, eine möglichst große Gaube in das Dach zu schneiden. Entscheidend ist, ob die neue Öffnung die Dachsilhouette respektiert und die vorhandene Konstruktion nicht unnötig schwächt. In historischen Gebäuden gewinnt oft die leichtere, klarere Lösung, weil sie sich besser in das Tragwerk und in die Fassadenwirkung einfügt.
Ich achte in solchen Projekten besonders auf drei Dinge: Erstens auf die Proportion der Gaube im Verhältnis zur Dachfläche. Zweitens auf das Material, weil Holz, Metall und Deckung nicht beliebig austauschbar sind. Drittens auf die Frage, ob die Eingriffe reversibel oder zumindest minimal invasiv bleiben. Bei denkmalgeschützten Dächern wird aus einer Konstruktionszeichnung schnell ein Balanceakt zwischen Nutzung, Erhalt und handwerklicher Machbarkeit. Genau deshalb ist hier oft weniger mehr.
Auch die Wahl der Form bekommt in diesem Umfeld mehr Gewicht. Eine ruhige Schleppgaube kann ein Dachgeschoss brauchbar machen, ohne den Charakter des Hauses zu zerstören. Eine auffällige Flachdachgaube bringt zwar Raum, wirkt aber auf alten Dachlandschaften schnell hart. Die beste Lösung ist meist die, die man später als selbstverständlich liest. Das führt direkt zur letzten Prüfung, bevor aus der Zeichnung ein Bauauftrag wird.
Bevor ich die Zeichnung freigebe, prüfe ich diese fünf Dinge
- Stimmen Achsen, Breite und Höhen mit dem vorhandenen Dachstuhl überein?
- Ist der Lastabtrag bis zum Auflager nachvollziehbar dargestellt?
- Laufen Dämmung, Luftdichtheit und Unterdach ohne Unterbrechung durch die Gaube?
- Sind Fenstermaß, Brüstung und Innenraumhöhe praktisch nutzbar?
- Sind alle für Genehmigung und Ausführung nötigen Maßstäbe, Schnitte und Details vorhanden?
Wenn eine dieser Fragen offen bleibt, würde ich die Planung noch nicht freigeben. Bei einer Dachgaube liegt der Unterschied zwischen einer guten und einer problematischen Lösung fast nie in der Grundidee, sondern in der Qualität der Zeichnung und in der Disziplin bei den Anschlüssen. Genau dort entscheidet sich, ob aus dem Dach wirklich neuer Raum wird oder nur ein teurer Eingriff mit vielen Nacharbeiten.
