Tragende Holzverbindungen entscheiden darüber, ob ein Balken Lasten sauber abträgt, sich unter wechselnder Feuchte kontrolliert bewegt und im Umbau später noch sinnvoll ergänzt werden kann. Ich ordne die wichtigsten Verbindungstypen, ihre Einsatzfelder und ihre Grenzen so ein, dass man sie für Neubau, Revitalisierung und denkmalgerechte Sanierung wirklich nutzen kann. Besonders bei sichtbaren Konstruktionen zeigt sich schnell, dass nicht die stärkste, sondern die passendste Verbindung die beste ist.
Die wichtigsten Entscheidungen bei Balkenverbindungen
- Traditionelle Holzverbindungen wie Zapfen, Versatz oder Hakenblatt funktionieren über Druckkontakt und bleiben im Bestand oft wertvoll.
- Mechanische Verbindungsmittel wie Schrauben, Bolzen, Stabdübel und Stahlblechformteile sind heute der Standard für viele tragende Anschlüsse.
- Stahlblechformteile sind meist 1 bis 4 mm dick und lassen sich schnell montieren, eignen sich aber eher für kleine bis mittlere Lasten.
- Dübel besonderer Bauart können hohe Kräfte übertragen und liegen je nach Typ häufig zwischen 50 und 165 mm Durchmesser.
- Korrosionsschutz, Holzfeuchte und Randabstände entscheiden oft mehr über die Dauerhaftigkeit als die reine Statik allein.
- Im Bestand lohnt sich fast immer eine Einzelfallprüfung statt eines pauschalen Austauschs.
Holz arbeitet. Genau deshalb ist eine gute Balkenverbindung nie nur ein statisches Detail, sondern immer auch eine Antwort auf Bewegung, Nutzung und Wartung. In Deutschland plane ich tragende Anschlüsse heute grundsätzlich mit Blick auf Eurocode 5, die jeweiligen Herstellerangaben und die konkrete Einbausituation vor Ort. Daraus ergibt sich ein ziemlich nüchterner Maßstab: Die Verbindung muss zum Lastfall, zum Holz und zum Gebäude passen.
Was eine gute Balkenverbindung leisten muss
Ich unterscheide bei Balkenverbindungen zuerst zwischen Tragwirkung und Baupraxis. Tragwirkung heißt: Welche Kräfte treten auf, also Druck, Zug, Schub oder ein Mix daraus? Baupraxis heißt: Wie wird der Anschluss hergestellt, wie viel Holz darf dafür entfernt werden und wie verhält sich der Knoten später bei Schwinden, Quellen und Setzungen? Genau an dieser Stelle scheitern viele Details, die auf dem Papier sauber aussehen, in der Nutzung aber zu steif, zu empfindlich oder zu schwer ausführbar sind.
Für mich ist außerdem wichtig, ob der Anschluss sichtbar bleiben soll. Im Wohnbau und bei Revitalisierungen spielt die Optik oft eine größere Rolle als später zugegeben wird. Ein Anschluss kann statisch einwandfrei sein und trotzdem unpraktisch wirken, wenn er die Raumwirkung zerstört oder zu viel Aufbauhöhe frisst. Eine gute Lösung ist deshalb nicht automatisch die massivste, sondern die, die Kräfte sicher führt und gleichzeitig sauber in die Konstruktion passt.
Genau aus diesem Spannungsfeld ergeben sich die beiden Grundfamilien der Balkenverbindungen: traditionelle Zimmermannsverbindungen und moderne mechanische Verbindungsmittel. Von dort aus wird die Auswahl deutlich einfacher.
Traditionelle Holzverbindungen bleiben im Bestand wertvoll
Die klassischen Zimmermannsverbindungen arbeiten als Kontaktverbindungen. Kräfte werden vor allem über Druckkontakt übertragen, nicht über viele kleine Metallteile. Das macht sie im historischen Holzbau und bei denkmalnahen Sanierungen weiterhin interessant. BauNetz Wissen ordnet diese Verbindungen genau so ein und weist zugleich darauf hin, dass sie im Regelfall nur begrenzt Zugkräfte aufnehmen.
| Verbindung | Typischer Einsatz | Stärke | Grenze |
|---|---|---|---|
| Zapfenverbindung | Fachwerk, Pfosten-Balken-Knoten, historische Dachstühle | Saubere Druckübertragung, bewährt, gut lesbar | Zug nur eingeschränkt, präzise Ausführung nötig |
| Versatz und Fersenversatz | Auflager, geneigte Anschlüsse, einfache Knoten | Robuste Kraftableitung bei klarer Geometrie | Querschnitt wird geschwächt, Zug bleibt kritisch |
| Hakenblatt | Flächige Überblattung bei geringerer Bauhöhe | Kompakt und handwerklich sauber | Kann bei hohen Querkräften schnell an Grenzen kommen |
| Scherzapfen | Knoten mit deutlichem Schubanteil | Gute Führung, klare Lastabtragung | Hohe Maßgenauigkeit erforderlich |
| Holznagelverbindung | Historische Tragwerke, Restaurierung, stahlfreie Konstruktionen | Metallfrei, brandschutztechnisch oft günstig | Aufwendiger, Tragfähigkeit begrenzt |
Im Nationalen Anhang zu Eurocode 5 bleiben einzelne traditionelle Holz-Holz-Verbindungen im Ingenieurholzbau relevant, vor allem dort, wo ich Material erhalten will und metallfreie Details einen echten Mehrwert haben. Ich setze sie besonders gern ein, wenn ein Anschluss sichtbar bleiben soll oder wenn die Sanierung eines historischen Tragwerks ein möglichst ruhiges, materialgerechtes Bild verlangt. Für reine Zugbeanspruchung reichen sie meist nicht aus, deshalb kombiniere ich sie in der Praxis häufig mit einer diskreten Sicherung.
Der nächste Schritt sind dann die modernen Verbindungsmittel, die im Neubau und bei vielen Umbauten heute die größere Flexibilität bieten.
Wann mechanische Verbindungsmittel die bessere Lösung sind

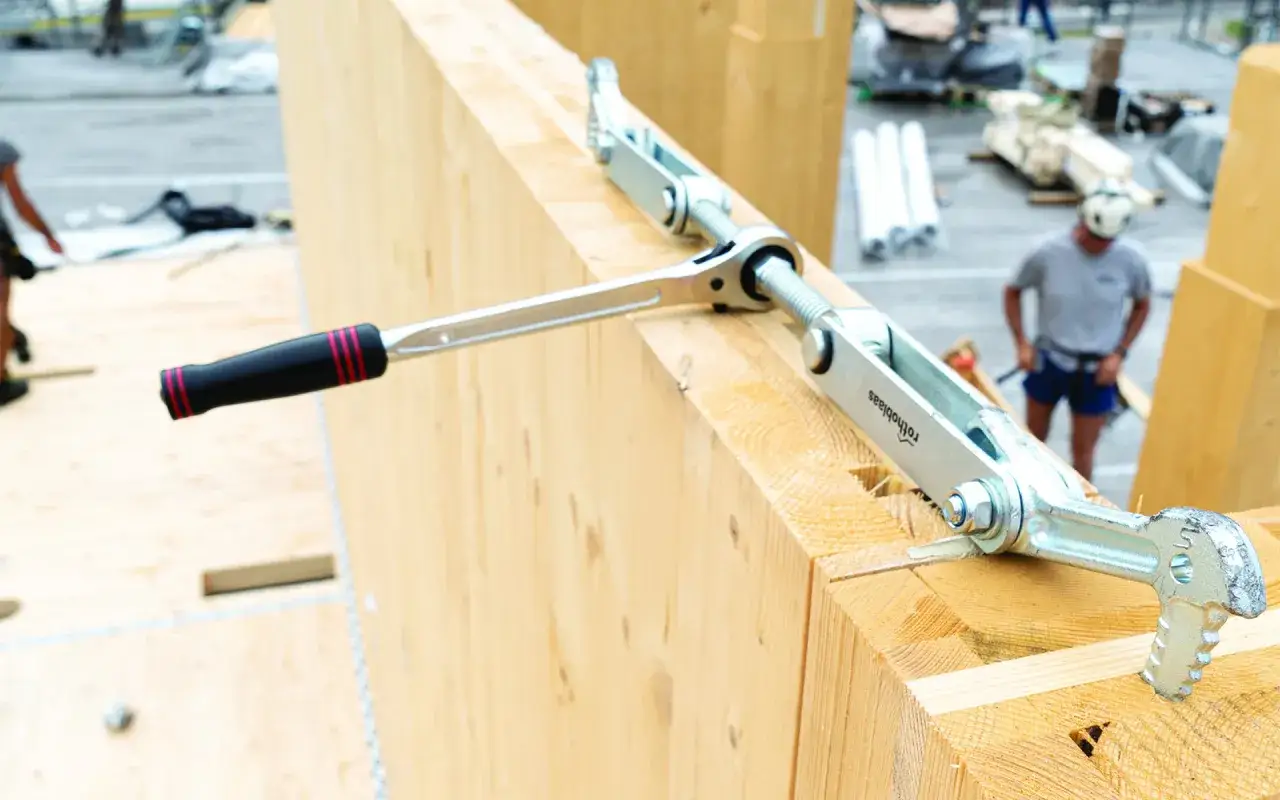

Sobald Balken nicht nur auf Druck stehen, sondern auch Zug- oder Schubkräfte aufnehmen müssen, kommen mechanische Verbindungsmittel ins Spiel. Dazu zählen Nägel, Schrauben, Klammern, Stabdübel, Bolzen und Gewindestangen. Für Holz-Holz- und Holz-Stahl-Verbindungen ist das heute der pragmatische Standard, weil sich damit viele Anschlusssituationen sauber berechnen und vergleichsweise schnell montieren lassen.

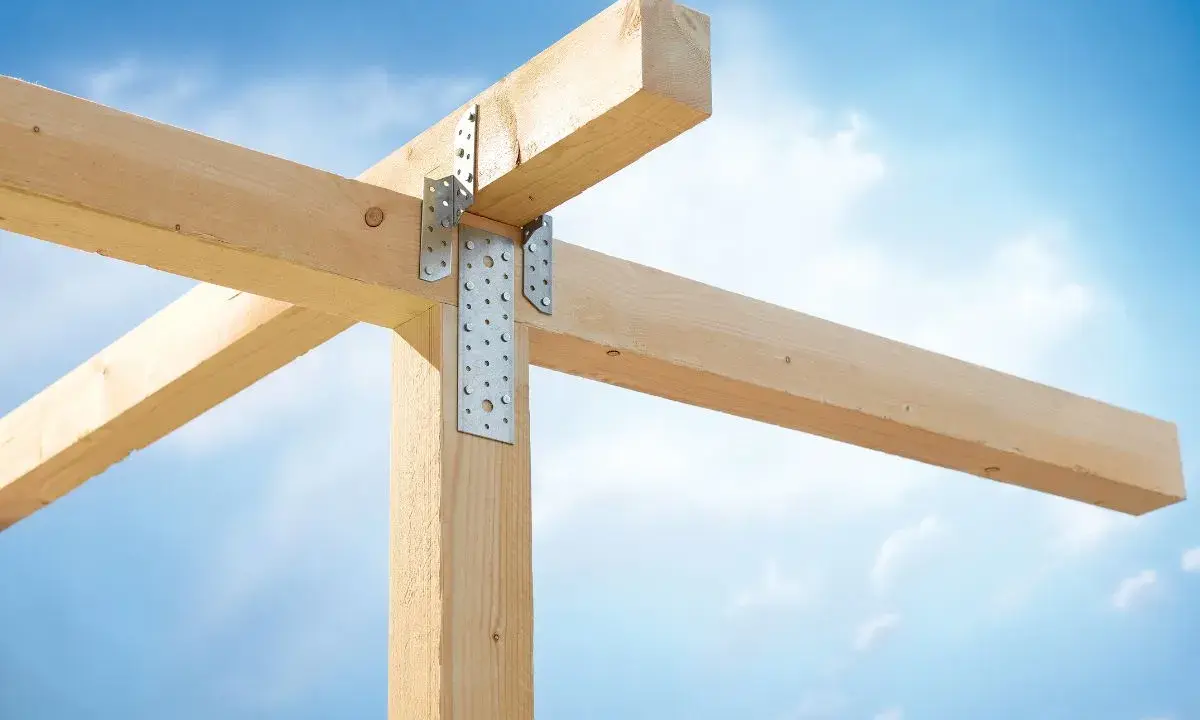

Besonders praktisch sind Stahlblechformteile. Diese kaltgeformten Verbinder sind typischerweise 1 bis 4 mm dick, werkseitig gelocht und für kleine bis mittlere Lasten gedacht. Dazu gehören Winkelverbinder, Balkenschuhe, Balkenträger, Sparrenpfettenanker, Windrispenbänder und Lochbleche. Ihr Vorteil liegt nicht in romantischer Handwerksästhetik, sondern in Geschwindigkeit, Reproduzierbarkeit und geringer Bearbeitung des Holzes.
| Verbindungsmittel | Wofür ich es typischerweise nutze | Vorteile | Grenzen |
|---|---|---|---|
| Schrauben und Nägel | Kleine bis mittlere Anschlüsse, Vorfertigung, Sanierungsdetails | Schnell, flexibel, gut verfügbar | Saubere Bemessung und Randabstände sind Pflicht |
| Stabdübel und Bolzen | Holz-Holz- und Holz-Stahl-Knoten mit höherer Last | Robust, gut berechenbar, verbreitet im Ingenieurholzbau | Mehr Bohrarbeit, Toleranzen müssen stimmen |
| Dübel besonderer Bauart | Höher belastete Knoten, auch in Fachwerkkonstruktionen | Große lastabtragende Fläche, hohe Tragfähigkeit | Je nach Typ aufwendig und konstruktiv anspruchsvoll |
| Stahlblechformteile | Balkenschuhe, Balkenträger, Pfettenanker, Lochbleche | Schnelle Montage, wenig Holzabtrag, standardisierte Lösungen | Eher für kleine und mittlere Lasten, oft sichtbar |
| Eingeschlitzte Stahlbleche | Höher belastete, schlanke Knoten mit verdeckter Stahlwirkung | Optisch ruhig, tragfähig, gut für präzise Details | Fertigung und Planung deutlich aufwendiger |
Bei Spezialdübeln liegt der Durchmesser häufig zwischen 50 und 165 mm, was schon zeigt, dass wir hier nicht mehr von kleinen Bastellösungen sprechen. Solche Verbindungen sind für tragende Knoten gedacht, bei denen Lasten konzentriert und kontrolliert übertragen werden müssen. In der Praxis entscheidet oft die Zugänglichkeit der Baustelle: Was vorgefertigt und schnell gesetzt werden kann, gewinnt im Neubau oder im Umbau häufig gegen die elegantere, aber deutlich aufwendigere Sonderlösung.
Entscheidend ist am Ende nicht das Bauteil allein, sondern die Frage, welche Lösung zur Nutzung und zum Gebäude passt. Genau dort trennt sich ein sauberer Entwurf von einem nur theoretisch guten Anschluss.
Wie ich die passende Lösung für Neubau, Umbau und Denkmal wähle
Ich gehe bei der Auswahl immer vom Gebäudetyp aus. Ein neuer Deckenbalken im Wohnungsbau braucht eine andere Anschlusslogik als ein historischer Dachstuhl oder ein sichtbarer Holzknoten in einer Revitalisierung. Wer das ignoriert, landet schnell bei zu großen Metallteilen, unnötig geschwächten Querschnitten oder Details, die sich zwar berechnen lassen, aber auf der Baustelle nur mühsam funktionieren.
| Situation | Sinnvolle Lösung | Warum das passt | Worauf ich achte |
|---|---|---|---|
| Neubau im Wohnungsbau | Balkenschuhe, Schrauben, Stabdübel, standardisierte Stahlblechverbinder | Rasche Montage und verlässliche Wiederholbarkeit | Randabstände, Schallschutz, Brandschutz und Vorfertigung |
| Sichtbare Holzkonstruktion | Verdeckte Stahlbleche, präzise Schraubsysteme oder klassische Holzverbindungen | Ruhige Optik bei sauberem Tragverhalten | Passgenauigkeit, Toleranzen, saubere Fugen |
| Revitalisierung im Bestand | Teilergänzung, Schäftung, lokale Verstärkung, diskrete Stahlteile | Erhält möglichst viel vorhandene Substanz | Schadstellen zuerst erfassen, nicht vorschnell austauschen |
| Denkmal oder historischer Dachstuhl | Zapfen, Versatz, Holznägel, ergänzende Sicherungen nur wo nötig | Substanzerhalt und historische Plausibilität | Einzelfallprüfung und statische Bewertung des Bestands |
Für Außenbereiche und feuchte Zonen kommt noch ein weiterer Punkt dazu: Korrosionsschutz. BauNetz Wissen verweist darauf, dass Verbindungsmittel und Verbindungselemente je nach atmosphärischer Belastung unterschiedlich geschützt werden müssen. In der Praxis heißt das für mich ganz schlicht: Verzinkung reicht nicht immer, und in kritischen Umgebungen ist nichtrostender Stahl oft die sauberere Wahl. Dieser Punkt wird gern unterschätzt, weil er unsichtbar ist, aber genau dort entstehen später die teuersten Schäden.
Je stärker die Konstruktion sichtbar bleibt, desto mehr zahlt sich eine genaue Detailplanung aus. Was im Entwurf wie eine kleine Kante wirkt, kann auf der Baustelle über Passgenauigkeit, Montagezeit und spätere Wartung entscheiden.
Die typischen Fehler, die Tragfähigkeit und Optik ruinieren
Die meisten Probleme entstehen nicht, weil das gewählte Verbindungsmittel grundsätzlich falsch wäre, sondern weil es schlecht eingebaut oder falsch bemessen wird. Ich sehe immer wieder dieselben Fehler, und die sind vermeidbar, wenn man sie früh mitdenkt.
- Zu geringe Rand- und Achsabstände: Das Holz reißt leichter aus, wenn Bohrungen und Schrauben zu nah am Rand sitzen.
- Falsche Kraftannahmen: Eine reine Druckverbindung wird auf Zug beansprucht, obwohl sie dafür nie gedacht war.
- Zu feuchtes Holz im Einbauzustand: Späteres Schwinden lockert Anschlüsse und verzieht Passungen.
- Unzureichender Korrosionsschutz: Besonders in Außen- und Feuchtezonen ist das kein Nebenthema.
- Zu viel Holzabtrag: Der Balken wird geschwächt, nur um eine Verbindung hübsch unterzubringen.
- Montage ohne Toleranzplanung: Auf dem Papier passt alles, auf der Baustelle aber nicht mehr.
Der häufigste Denkfehler ist für mich, den Anschluss als kleines Detail zu betrachten. In Wahrheit prägt er den gesamten Lastpfad. Wer die Verbindung zu spät plant, baut oft gegen das Material, statt mit ihm zu arbeiten. Das gilt im Neubau genauso wie bei einer Sanierung, nur merkt man es im Bestand meistens teurer.
Gerade im nächsten Abschnitt wird klar, warum das bei alten Balken noch wichtiger ist als bei neuen.
Worauf ich bei historischen Balken zuerst achte
Bei historischen Tragwerken behandle ich Balkenverbindungen nie als reines Normdetail. Zuerst prüfe ich den tatsächlichen Zustand des Holzes: Querschnittsverluste, alte Ausbrüche, Insekten- oder Feuchteschäden, frühere Reparaturen und die Qualität der Auflager. Alte Balken lassen sich selten sinnvoll mit Standardlösungen aus dem Neubau behandeln, weil ihre Geometrie, Holzart und Belastungsgeschichte individuell sind.
In vielen Fällen ist Teilersatz besser als Komplettaustausch. Ein sauber angearbeiteter Schäftungsstoß oder eine lokale Ergänzung erhält mehr Substanz und wirkt konstruktiv oft vernünftiger als ein grober Ersatz. Gleichzeitig kann eine verdeckte Verstärkung helfen, wenn der sichtbare Charakter bleiben soll, der Knoten aber statisch gestützt werden muss. Genau diese Mischung aus Erhalten und Ergänzen passt gut zu Revitalisierungen, die nicht steril wirken sollen.
| Befund | Meine typische Reaktion | Ziel |
|---|---|---|
| Lokaler Schaden am Balkenkopf | Partielle Erneuerung oder Schäftung | Möglichst viel Originalsubstanz erhalten |
| Tragfähiger Balken mit schwachem Knoten | Diskrete Verstärkung mit verdeckten Verbindungsmitteln | Lasten sicher umleiten, Optik schonen |
| Deutlich geschwächter Querschnitt | Ergänzung oder Austausch des betroffenen Bereichs | Standsicherheit wiederherstellen |
In der Denkmalpflege ist das Maßhalten oft die bessere Strategie. Nicht jede Spur muss verschwinden, und nicht jeder alte Anschluss muss in ein modernes Standarddetail verwandelt werden. Wenn die Verbindung konstruktiv funktioniert und die Substanz respektiert, ist das meist die stärkere Lösung. Damit bin ich schon beim letzten Punkt, der in der Praxis oft übersehen wird.
Woran ich eine gute Balkenverbindung am Ende erkenne
Eine gute Balkenverbindung ist für mich dann gelungen, wenn drei Dinge zusammenkommen: klare Lastabtragung, saubere Ausführung und passende Einbindung ins Gebäude. Sie darf den Balken nicht unnötig schwächen, muss Holzbewegungen mitgehen und sollte zur Nutzung des Raums passen. Wenn das stimmt, ist der Anschluss nicht spektakulär, aber dauerhaft richtig.
- Die Kräfte sind nachvollziehbar geführt.
- Das Holz bleibt konstruktiv sinnvoll erhalten.
- Korrosion, Feuchte und Brandschutz sind mitgedacht.
- Die Montage ist auf der Baustelle realistisch umsetzbar.
- Im Bestand bleibt genug Spielraum für Reparatur statt Abriss.
Wenn ich Balkenverbindungen plane, entscheide ich deshalb nie nur zwischen alt und neu. Ich entscheide zwischen passenden und unpassenden Lösungen für genau dieses Gebäude. Wer Lasten, Holz und Nutzung gemeinsam denkt, bekommt Anschlüsse, die im Neubau zuverlässig funktionieren und im Bestand respektvoll mit der vorhandenen Substanz umgehen.
