Eine Treppe sauber zu planen ist mehr als eine Linie im Plan. Es geht um Geschosshöhe, Steigung, Auftritt, Lauflinie und den Platz, den der Lauf im Grundriss tatsächlich braucht. Ich zeige hier, wie ich beim Zeichnen einer Treppe vorgehe, welche Maße in Deutschland als verlässliche Orientierung dienen und worauf es im Neubau ebenso ankommt wie bei Umbauten im Bestand.
Die wichtigsten Punkte für einen sauberen Treppenplan
- Ohne Geschosshöhe und Deckenöffnung lässt sich keine belastbare Treppe anlegen.
- Für Wohngebäude sind nach DIN 18065 vor allem Steigung, Auftritt und Laufbreite entscheidend.
- Die Schrittmaßregel 2 × Steigung + Auftritt sollte ungefähr bei 59 bis 65 cm liegen.
- Im Grundriss werden sichtbare und verdeckte Treppenteile unterschiedlich dargestellt, dazu kommt die Lauflinie mit Pfeil.
- Gerade Treppen sind am einfachsten, gewendelte und Spindeltreppen brauchen mehr Sorgfalt.
- Im Bestand zählt oft nicht das Idealmaß, sondern die kluge Anpassung an die vorhandene Bausubstanz.
Was vor der ersten Linie feststehen muss
Bevor ich überhaupt beginne, die Treppe im Grundriss einzutragen, sammle ich die Grundlagen. Das spart später Korrekturen, weil eine Treppe nie isoliert funktioniert, sondern immer in das gesamte Erschließungssystem des Hauses eingebunden ist.
| Angabe | Wofür ich sie brauche | Typischer Fehler |
|---|---|---|
| Geschosshöhe | Bestimmt Steigung und Anzahl der Stufen | Mit Rohbaumaß statt Fertigmaß zu rechnen |
| Deckenöffnung | Zeigt, wie viel Lauf überhaupt möglich ist | Die Öffnung erst am Ende mitzudenken |
| Treppenform | Legt die Flächenlogik fest | Eine Form zu wählen, die nicht zum Grundriss passt |
| Türen und Flure | Verhindern Konflikte mit Schwenkbereichen | Türflügel und Treppenantritt zu dicht zu setzen |
| Nutzung | Ob die Treppe täglich, selten oder nur im Nebenbereich dient | Alle Treppen gleich zu behandeln |
Ich gehe dabei immer vom fertigen Bodenaufbau aus. OKFFB bedeutet Oberkante Fertigfußboden, also die tatsächliche Höhe des fertigen Bodens. Genau diese Ebene ist für die Planung relevant, nicht nur die nackte Betondecke. Wer hier sauber misst, vermeidet am Ende Stufen, die in der Ausführung plötzlich zu hoch oder zu niedrig wirken.
Ebenso wichtig ist die Laufrichtung. Eine Treppe muss im Plan klar zeigen, von wo aus man sie betritt und wohin sie führt. Gerade in mehrgeschossigen Grundrissen oder bei Umbauten im Bestand sehe ich sonst schnell Pläne, die optisch ordentlich aussehen, aber funktional unklar bleiben. Mit diesen Eckdaten steht das Gerüst, und erst dann lohnt sich der Blick auf die Maße.
Mit welchen Maßen ich in Deutschland plane
Für Wohngebäude orientiere ich mich an den üblichen Vorgaben der DIN 18065. Die Norm regelt nicht jede architektonische Entscheidung, aber sie gibt einen klaren Rahmen für sichere und alltagstaugliche Treppen. Regional können Bauordnungen strenger sein, deshalb prüfe ich bei einer echten Planung immer zusätzlich die örtlichen Vorgaben.
| Maß | Gängige Orientierung | Praktische Bedeutung |
|---|---|---|
| Steigung | 14 bis 19 cm, in Wohngebäuden und innerhalb von Wohnungen oft bis 20 cm | Zu hoch wirkt anstrengend, zu niedrig frisst schnell Platz |
| Auftritt | 26 bis 37 cm, in Wohngebäuden und Wohnungen oft 23 bis 37 cm | Bestimmt, wie sicher und bequem der Fuß aufsetzt |
| Laufbreite | Für notwendige Treppen häufig mindestens 100 cm | Zu schmal wird im Alltag und beim Möbeltransport sofort spürbar |
| Schrittmaß | 2 × Steigung + Auftritt = 59 bis 65 cm | Die Treppe fühlt sich nur dann natürlich an |
| Toleranz | Üblicherweise ± 5 mm | Schon kleine Abweichungen können den Lauf spürbar verändern |
Ein einfacher Praxiswert hilft mir oft beim ersten Entwurf: Bei einer Geschosshöhe von 280 cm und einer Steigung von 17,5 cm lande ich bei 16 Steigungen. Mit einem Auftritt von 29 cm ergibt das eine ruhige, gut nutzbare Treppe mit rund 4,35 m Lauflänge. Das ist keine starre Formel, aber eine zuverlässige Rechengrundlage für den Entwurf.
Die wichtigste Regel aus der Praxis lautet für mich: Eine gute Treppe ist nicht die steilste, die gerade noch zulässig ist, sondern die, die man täglich ohne Nachdenken benutzt. Genau deshalb prüfe ich neben den Zahlen auch, ob der Lauf im Raum logisch wirkt. Danach ist der Schritt zur eigentlichen Zeichnung viel einfacher.

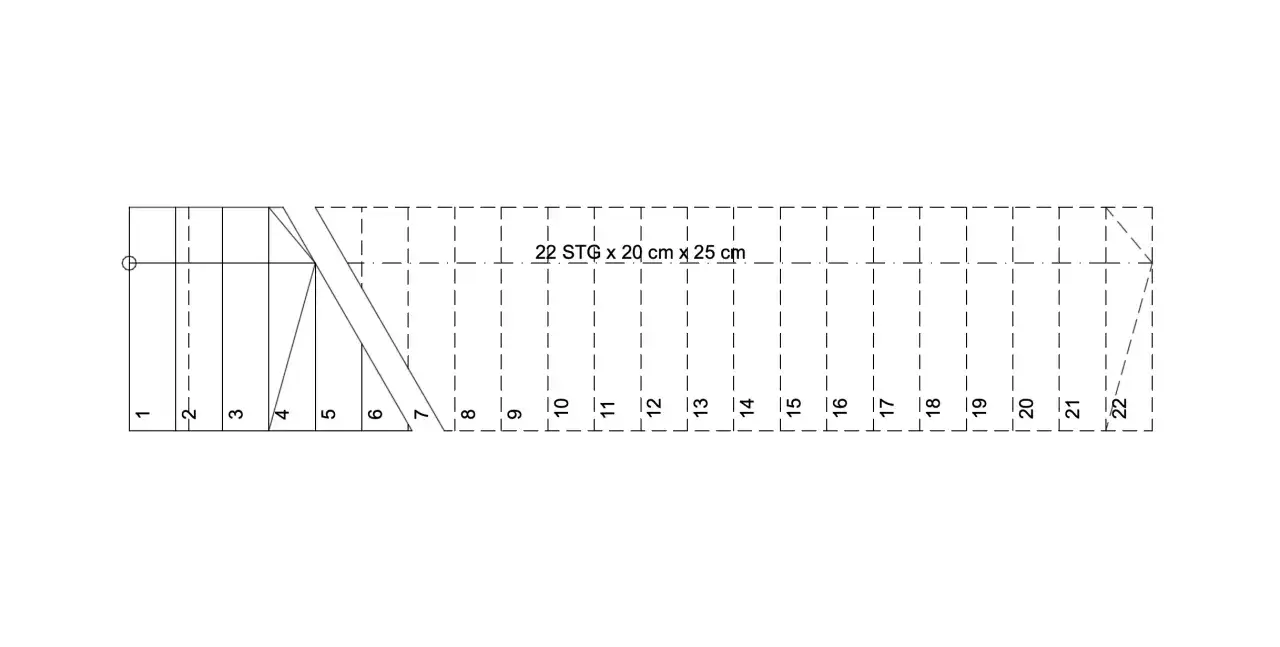

So trage ich eine Treppe sauber in den Grundriss ein
Beim Einzeichnen arbeite ich in einer festen Reihenfolge. Das verhindert, dass man sich in Symbolen verliert und am Ende eine hübsche, aber unbrauchbare Skizze erhält. In vielen Bauzeichnungen wird der Grundriss so gelesen, als sei der Schnitt ungefähr in 1,00 m Höhe gelegt: Der untere, sichtbare Teil wird durchgezogen, der obere, verdeckte Teil gestrichelt.
- Ich setze zuerst die Grundfläche der Treppe und markiere den Startpunkt am Antritt.
- Dann berechne ich die Anzahl der Steigungen aus der Geschosshöhe und dem gewünschten Steigungsverhältnis.
- Ich zeichne die einzelnen Stufen entlang der Laufrichtung ein.
- Die Lauflinie lege ich mittig in den Gehbereich und ergänze einen Pfeil nach oben.
- Der verdeckte Teil oberhalb der Schnittlinie wird gestrichelt dargestellt.
- Zum Schluss prüfe ich Kopffreiheit, Türschwenk und den Anschluss an das obere Geschoss.

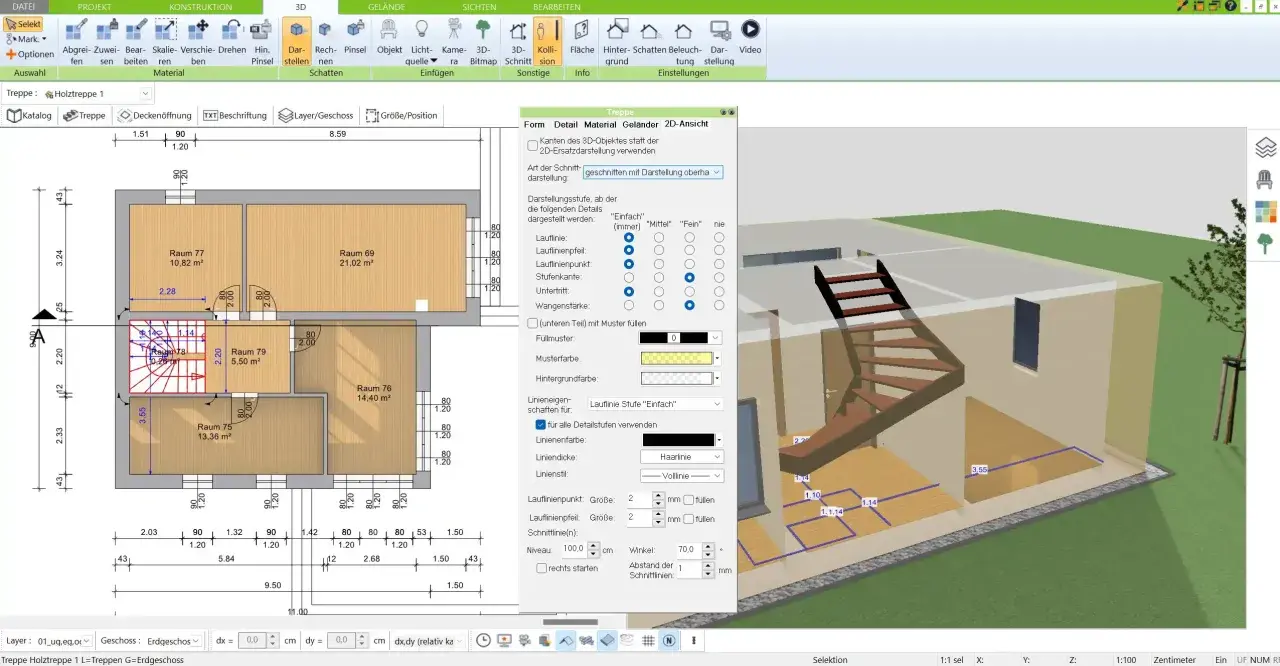

Wenn ich von Hand zeichne, denke ich in klaren Linien und sauberen Übergängen. In CAD oder einem Planungstool ist die Versuchung groß, sich zu sehr auf das Symbol zu verlassen. Ich kontrolliere deshalb immer noch einmal die Maße von Hand. Die Software kann vieles beschleunigen, aber sie ersetzt nicht den Plausibilitätscheck.
Wichtig ist auch die Unterscheidung zwischen sichtbarer und verdeckter Treppe. Der untere Teil signalisiert, was der Betrachter im Grundriss tatsächlich sieht. Der obere Teil zeigt den Verlauf weiter oben im Raum und verhindert Missverständnisse beim Bauen. Diese Symbolik ist klein, macht aber einen großen Unterschied in der Lesbarkeit des Plans.
Wenn der Plan bis hierher stimmig ist, steht die nächste Frage im Raum: Welche Treppenform passt überhaupt am besten zum Grundriss?
Welche Treppenform im Grundriss wirklich Sinn ergibt
Nicht jede Form ist für jeden Grundriss sinnvoll. Gerade in Wohnhäusern entscheidet die Treppenform über Komfort, Platzbedarf und darüber, wie gut sich das Haus später nutzen lässt. Ich wähle daher nie nur nach Optik, sondern immer nach Lauf, Raum und Alltagstauglichkeit.
| Form | Stärken im Grundriss | Schwächen | Typischer Einsatz |
|---|---|---|---|
| Gerade Treppe | Am leichtesten zu planen und zu zeichnen | Braucht die längste zusammenhängende Fläche | Großzügige Grundrisse, klare Erschließung |
| Viertelgewendelte Treppe | Spart Länge und lenkt elegant um die Ecke | Die Geometrie wird komplexer | Familienhäuser, kompakte Flure, Ecklösungen |
| Halbgewendelte oder Podesttreppe | Sehr gut begehbar, angenehme Pause im Lauf | Benötigt mehr Fläche als oft gedacht | Häufige Nutzung, gute Orientierung, mehr Komfort |
| Spindel- oder Wendeltreppe | Extrem platzsparend und räumlich markant | Transport, Komfort und Alltagstauglichkeit sind eingeschränkt | Enge Grundrisse, Nebenerschließung, besondere Raumwirkung |
Für Neubauten im Wohnbereich ist die gerade Treppe oft die sauberste Lösung, wenn genug Platz da ist. In der Revitalisierung oder in älteren Häusern setze ich dagegen häufiger auf gewendelte Formen, weil sie vorhandene Öffnungen besser ausnutzen. Das ist nicht immer die spektakulärste Lösung, aber oft die klügste.
Bei historischen Gebäuden kommt noch etwas hinzu: Eine Treppe darf den Charakter des Hauses nicht unnötig zerstören. Gerade im Zusammenspiel mit hohen Räumen, schmalen Fluren oder unregelmäßigen Wänden wirkt eine gut gewählte Form deutlich besser als eine theoretisch perfekte, aber erzwungene Lösung. Genau dort zeigen sich die Grenzen eines reinen Standardschemas.
Diese Fehler machen einen guten Entwurf unnötig schwer
Die meisten Probleme entstehen nicht durch komplizierte Statik, sondern durch kleine Versäumnisse im Plan. Ich sehe immer wieder dieselben Schwachstellen, und fast alle lassen sich vor dem Zeichnen vermeiden.
- Die Stufen werden nur grob geschätzt. Dann stimmt die Treppe zwar optisch, aber nicht in der Begehung.
- Die Deckenöffnung ist zu spät berücksichtigt. Das führt zu Kollisionen mit dem oberen Lauf oder zu unnötig steilen Lösungen.
- Türflügel überlagern den Treppenraum. Schon ein falsch geöffneter Türbereich kann die Nutzung stören.
- Die Kopffreiheit wird ignoriert. Was im Plan gut aussieht, kann unter der Schräge unangenehm niedrig werden.
- Die Treppe ist zu schmal geplant. Im Alltag merken das Kinderwagen, Staubsauger und Möbel als Erstes.
- Die Lauflinie fehlt oder ist falsch gesetzt. Dann ist die Darstellung zwar vorhanden, aber nicht verständlich.
Ein weiterer Fehler ist die Verwechslung von Rohbau und Fertigmaß. Wenn später Estrich, Belag oder Verkleidungen dazukommen, verändern sich Höhen und Anschlussstellen. Ich rechne deshalb von Anfang an mit dem fertigen Zustand und nicht mit der idealisierten Baustelle.
Auch die Optik verführt oft zu falschen Entscheidungen. Eine Treppe kann im Plan elegant wirken und im Alltag trotzdem unpraktisch sein, wenn man beim ersten Lauf bereits an einer Wandkante hängen bleibt oder der obere Austritt direkt vor einer Tür liegt. Deshalb prüfe ich jede Zeichnung am Ende noch einmal als Bewegung im Raum, nicht nur als Grafik. Genau hier trennt sich sauberer Entwurf von reiner Darstellung.
Bestand und Denkmalschutz verlangen andere Prioritäten
Im Altbau oder in einem denkmalgeschützten Haus ist der Ausgangspunkt ein anderer. Dort zeichne ich keine Treppe in ein leeres Raster, sondern in eine vorhandene Struktur mit Wänden, Öffnungen, oft auch mit erhaltenswerter Substanz. Das macht die Planung anspruchsvoller, aber auch spannender.
Baunetz Wissen weist im Zusammenhang mit Denkmalschutz und Modernisierung zu Recht darauf hin, dass grobe Grundrissveränderungen und der Abbruch original erhaltener Treppen im Denkmalkontext meist kritisch gesehen werden. Genau deshalb plane ich bei solchen Projekten vorsichtiger und greife lieber sensibel ein, statt die vorhandene Lösung einfach zu ersetzen.
Für mich heißt das in der Praxis:
- Ich prüfe zuerst, ob die vorhandene Treppe erhalten oder angepasst werden kann.
- Ich messe die vorhandene Öffnung und die tatsächlichen Höhen mehrfach nach.
- Ich achte darauf, historische Proportionen nicht unnötig zu beschädigen.
- Ich denke an Fluchtwege, Brandschutz und die spätere Nutzung des Hauses.
- Ich halte Umbauten so zurückhaltend wie möglich, wenn die Substanz schutzwürdig ist.
Gerade bei Revitalisierungen ist das oft der Unterschied zwischen einem guten und einem guten-kompromisslosen Entwurf. Nicht jede Treppe muss die größte Geste im Haus sein. Manchmal ist die beste Lösung die, die sich ruhig in den Bestand einfügt und trotzdem sicher funktioniert. Diese Haltung passt besonders gut zu Projekten, bei denen Geschichte und heutige Wohnqualität zusammengebracht werden sollen.
Aus meiner Sicht ist das der Punkt, an dem gutes Zeichnen wirklich beginnt: nicht bei der perfekten Linie, sondern bei der richtigen Entscheidung für den Ort. Wenn die Treppe dem Haus dient, ist sie im Plan schon fast gewonnen.
Der letzte Abgleich vor der Freigabe
Bevor ich einen Treppenplan freigebe, gehe ich noch einmal drei Fragen durch: Passt die Geometrie? Passt die Nutzung? Passt die Darstellung? Erst wenn ich auf alle drei ein sauberes Ja bekomme, betrachte ich den Entwurf als belastbar.
Am Ende prüfe ich vor allem die Übergänge: Antritt, Austritt, Kopffreiheit, Türbereiche und die Wirkung im Gesamtgrundriss. Eine gute Treppe muss nicht nur korrekt gezeichnet sein, sie muss sich später auch logisch bauen lassen. Genau das ist für mich der Unterschied zwischen einer hübschen Skizze und einem Plan, der im Hausbau wirklich trägt.
Wer eine Treppe plant, sollte deshalb nie nur an die Stufen denken. Der eigentliche Erfolg liegt darin, dass der Lauf im Raum selbstverständlich wirkt, die Maße stimmen und der Grundriss aufgeräumt bleibt. Dann ist die Treppe nicht bloß ein Verbindungselement, sondern ein sauber gelöstes Stück Architektur.
