Grundriss lesen lernen - Das muss in Bauzeichnungen sein!

Ein guter Grundriss entscheidet schon früh darüber, ob ein Haus später logisch funktioniert, sauber gebaut werden kann und im Genehmigungsverfahren keine unnötigen Rückfragen auslöst. Gerade bei Neubau, Umbau oder der Revitalisierung älterer Gebäude zeigt sich schnell, ob Maße, Raumfolge und technische Anschlüsse zusammenpassen. Hier geht es deshalb um die praktische Seite der Bauzeichnung im Grundriss: was wirklich hineingehört, wie man sie liest und worauf es in Deutschland in der Planung ankommt.

Was eine Bauzeichnung im Grundriss leisten muss

Für mich ist der Grundriss keine hübsche Draufsicht, sondern die Ebene, auf der Architektur, Technik und Alltag zusammenfinden. Er zeigt, wie ein Gebäude von oben geschnitten und organisiert ist: Wo liegen die Räume, wie läuft die Erschließung, wo sind tragende Elemente, und wie bewegen sich Menschen später durch das Haus? Genau daran entscheidet sich oft, ob eine Planung nur gut aussieht oder auch wirklich brauchbar ist.

Wer nur Wände und Möbel skizziert, aber Türen, Treppen, Höhen oder technische Einbauten offenlässt, erzeugt Lücken, die später teuer werden können. Ich sehe das besonders bei Umbauten: Eine kleine Unschärfe im Plan kann auf der Baustelle eine neue Leitung, eine verschobene Tür oder sogar eine Umplanung nach sich ziehen. Ein brauchbarer Grundriss beantwortet deshalb nicht nur die Frage „Wie groß?“, sondern auch „Wie wird das Gebäude genutzt und gebaut?“ Genau deshalb lohnt sich der Blick auf die Pflichtangaben.

Welche Angaben in Deutschland typischerweise hineinmüssen

Rechtlich ist das nicht in jedem Bundesland exakt gleich, aber die Richtung ist klar: Bauzeichnungen werden in Deutschland meist im Maßstab 1:100 eingereicht, und die Darstellung muss so eindeutig sein, dass die Behörde das Vorhaben prüfen kann. Für Detailfragen kann ein größerer Maßstab sinnvoll oder verlangt sein. Bei Kulturdenkmalen oder sehr präzisen Umbauten ist auch ein Maßstab von 1:50 keine Seltenheit. Die DIN 1356-1 regelt dabei die Grundregeln der Darstellung, also Lesbarkeit, Linienführung und logische Darstellung.

Ein wichtiger Detailpunkt: In einigen Landesvorgaben, etwa in Bayern, werden bei der Bemaßung ausdrücklich Fertigmaße verlangt. Das ist für die Planung sinnvoll, weil es näher an der späteren Nutzung liegt als ein rein grober Rohbauwert. Wenn diese Angaben fehlen, ist das meist kein Schönheitsfehler, sondern ein echter Zeitfresser im Verfahren. Damit der Plan nicht nur vollständig, sondern auch lesbar ist, muss man ihn richtig interpretieren.

So liest man einen Plan ohne Missverständnisse

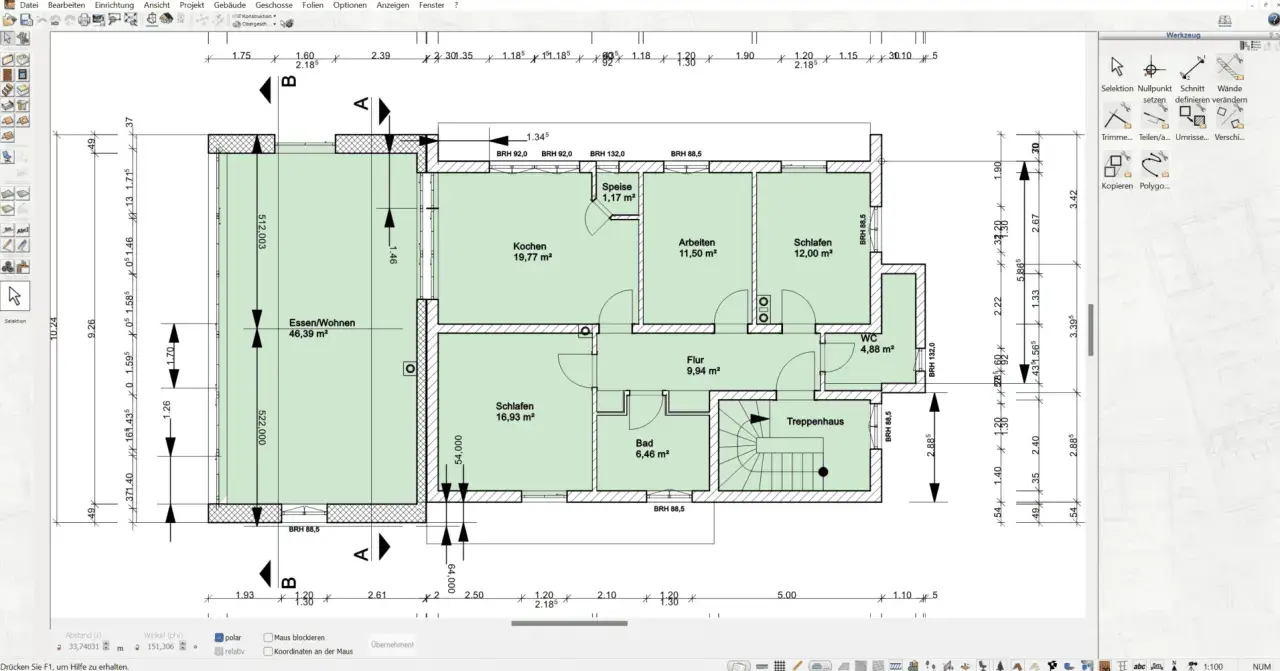

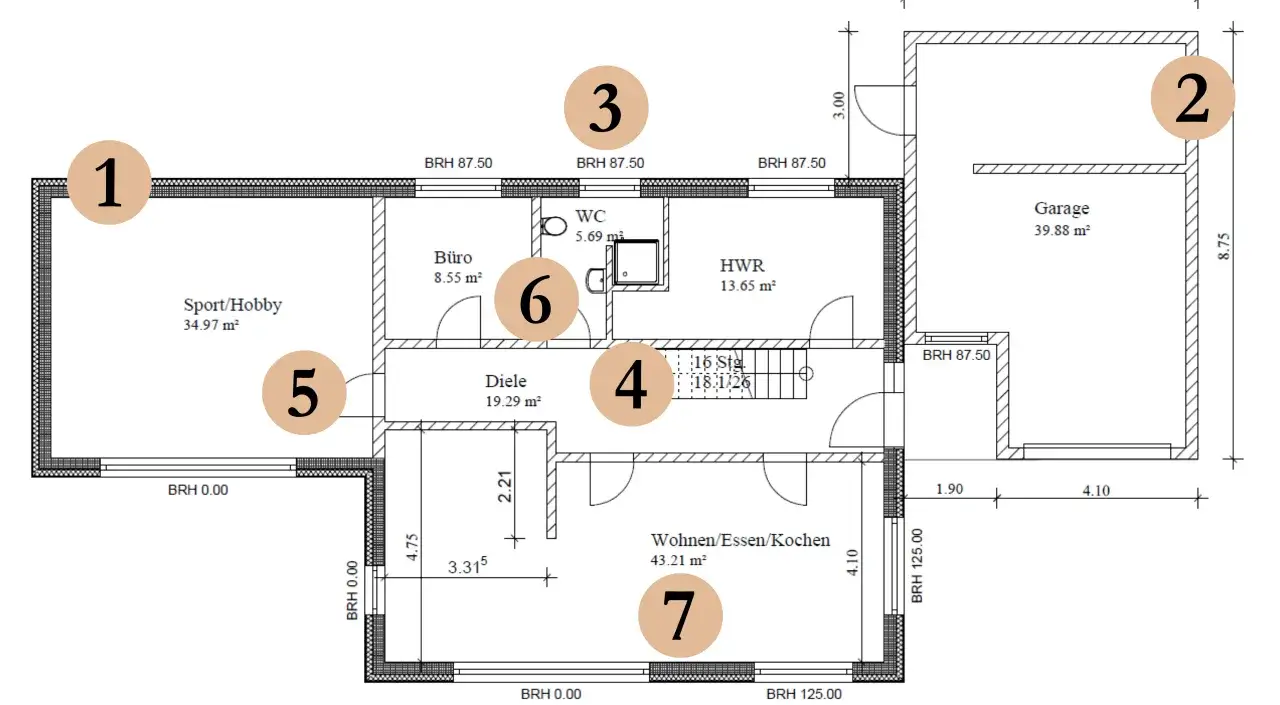

Ich starte bei einem Grundriss immer mit vier Fragen: Wie ist der Plan ausgerichtet, welcher Maßstab gilt, wo liegt der Schnitt, und welche Nutzung ist für die Räume vorgesehen? Daraus ergeben sich schon viele Rückschlüsse. Ein Nordpfeil zeigt die Orientierung, eine Maßstabsleiste hilft beim Nachmessen, und die Raumbezeichnungen machen sichtbar, ob die Planung wirklich zur späteren Nutzung passt.

Danach prüfe ich die Details, die auf den ersten Blick unscheinbar wirken: Wandstärken, Türanschläge, tragende Wände, Fensterachsen und die Wege zwischen den Räumen. Gerade bei modernem Wohnen ist das wichtig, weil gute Grundrisse nicht nur Flächen verteilen, sondern Bewegungsabläufe vereinfachen. Wenn ein Plan auf dem Papier logisch aussieht, aber im Alltag enge Durchgänge, dunkle Ecken oder unnötige Wege erzeugt, ist er nur halb gut.

• Die Maßstabsleiste zeigt, ob der Ausdruck wirklich maßhaltig ist.
• Der Nordpfeil hilft bei Licht, Belüftung und Fassadenausrichtung.
• Die Schnittlinie verbindet Grundriss und Höhenangaben.
• Türsymbole und Öffnungsrichtungen verraten viel über Nutzbarkeit und Möblierung.
• Schraffuren und Linienstärken helfen, Bestands- und Neubauanteile auseinanderzuhalten.

Wer diese Zeichen lesen kann, erkennt oft schon vor dem ersten Ortstermin, wo eine Planung stark ist und wo sie später Probleme machen könnte. Noch wichtiger wird das, wenn der Plan nicht isoliert, sondern zusammen mit Schnitt, Ansicht und Lageplan bewertet werden muss.

Grundriss, Schnitt, Ansicht und Lageplan greifen ineinander

Ein häufiger Irrtum ist die Annahme, der Grundriss sei die zentrale Zeichnung und der Rest nur Ergänzung. In der Praxis stimmt das nicht. Erst das Zusammenspiel der Pläne zeigt, wie ein Gebäude wirklich funktioniert: der Grundriss für die Raumaufteilung, der Schnitt für die Höhen, die Ansicht für das äußere Erscheinungsbild und der Lageplan für die Position auf dem Grundstück. Ohne diese vier Ebenen bleibt die Planung unvollständig.

Gerade beim Bauantrag reicht ein sauberer Grundriss also nicht aus, wenn Schnitt und Lagebezug fehlen. Umgekehrt kann ein präziser Lageplan eine schwache Raumplanung nicht retten. Genau an dieser Stelle wird deutlich, warum gute Bauunterlagen immer als Paket gedacht werden sollten. Bei Bestandsgebäuden kommt noch eine zweite Ebene hinzu: Das, was auf dem Papier steht, muss zum tatsächlichen Zustand passen.

Warum Bestandspläne bei Umbau und Denkmalschutz anders funktionieren

Bei Neubauten ist der Plan in gewisser Weise eine Vorhersage. Bei bestehenden Gebäuden ist er oft erst einmal eine Annäherung. Alte Bauakten sind nützlich, aber sie bilden den heutigen Zustand nicht automatisch korrekt ab. Wände wurden versetzt, Öffnungen verändert, Decken abgehängt, Leitungen nachgerüstet oder ganze Räume anders genutzt. Deshalb verlasse ich mich bei Umbauten selten nur auf alte Unterlagen, sondern gleiche sie mit einem aktuellen Aufmaß ab.

Das ist im Altbau und besonders im Denkmalbereich entscheidend. Wenn historische Substanz erhalten bleiben soll, braucht die Planung eine viel genauere Dokumentation des Ist-Zustands, oft inklusive Wandstärken, Höhen, Materialwechsel und sichtbarer Eingriffe. Bei Kulturdenkmalen kann außerdem ein feinere Darstellung verlangt werden, etwa 1:50 statt 1:100. Das klingt nach mehr Aufwand, ist aber in Wahrheit eine Absicherung gegen Fehlentscheidungen. Wer den Bestand nicht exakt kennt, plant an der Realität vorbei.

Für mich ist das auch eine Frage des Respekts vor dem Gebäude: Revitalisierung funktioniert nur dann gut, wenn neue Nutzung und vorhandene Struktur sauber zusammengebracht werden. Genau deshalb sollten Bestandspläne nicht als Verwaltungsakt gesehen werden, sondern als Werkzeug, um das Gebäude wirklich zu verstehen. Wenn die Zeichnung den Bestand präzise abbildet, wird die nächste Entscheidung deutlich leichter.

Wann sich professionelle Hilfe wirklich lohnt

Ein grober Entwurf mit Bleistift kann für ein erstes Gespräch reichen. Sobald es aber um Genehmigung, Statik, Umbau oder technische Koordination geht, braucht es mehr. Ich halte professionelle Unterstützung immer dann für sinnvoll, wenn eine Planung nicht nur „ungefähr richtig“, sondern belastbar sein muss. Das gilt besonders bei Eingriffen in tragende Bauteile, Dachausbauten, Anbauten, Nutzungsänderungen und bei Gebäuden mit historischer Substanz.

• Architekt oder Architektin, wenn Gestaltung, Genehmigung und Gesamtkoordination zusammenlaufen.
• Bauzeichner oder Bauzeichnerin, wenn präzise, normgerechte Pläne gebraucht werden.
• Vermesser, wenn Grundstücksgrenzen, Höhen oder Bestandsdaten exakt erfasst werden müssen.
• Fachplaner, wenn Technik, Brandschutz oder Barrierefreiheit das Raumkonzept mitbestimmen.

Selbst gezeichnete Skizzen sind nützlich, aber sie ersetzen keine belastbare Unterlage, wenn es um Bauantrag oder Ausführung geht. Das ist kein Formalismus, sondern Risikomanagement. Eine gute Fachplanung spart später meist mehr Geld, als sie am Anfang kostet. Und sie verhindert vor allem eines: dass man erst auf der Baustelle merkt, dass der Plan zwar plausibel wirkte, aber nicht sauber durchdacht war.

Diese Fehler kosten am meisten Zeit

Die meisten Probleme im Grundriss entstehen nicht durch große architektonische Fehler, sondern durch kleine Unsauberkeiten. Ein fehlender Türanschlag, eine unklare Maßkette oder eine nicht abgestimmte Nutzung reicht oft schon, um Rückfragen auszulösen. Ich achte deshalb vor allem auf die Stellen, an denen Planung, Technik und Alltag aufeinanderprallen.

• Der Maßstab stimmt im PDF, aber nicht im Ausdruck.
• Raumbezeichnungen fehlen oder passen nicht zur tatsächlichen Nutzung.
• Bestand und Neubau sind im selben Plan nicht klar unterscheidbar.
• Türöffnungen kollidieren mit Möblierung oder Fluchtwegen.
• Technikflächen werden zu spät eingeplant und verdrängen Nutzfläche.
• Höhenangaben fehlen, obwohl Decken, Stufen oder Gelände einen Unterschied machen.

Am teuersten wird es immer dann, wenn mehrere kleine Fehler zusammenkommen. Dann zieht sich ein Plan durch den gesamten Prozess: erst Rückfragen im Amt, dann Korrekturen im Entwurf, danach Änderungen auf der Baustelle. Wer das vermeiden will, sollte nicht nur auf Vollständigkeit achten, sondern auf Plausibilität. Genau das trennt einen brauchbaren Plan von einer bloßen Zeichnung.

Worauf ich bei einem guten Grundriss sofort achte

Am Ende geht es nicht nur um Normen, sondern um Wohnqualität. Ein guter Grundriss ist der, der im Alltag leicht wirkt: kurze Wege, verständliche Zonen, genug Stauraum, klare Lichtführung und eine Technik, die nicht im Weg steht. Bei moderner Wohnplanung ist das besonders wichtig, weil Räume heute oft flexibler genutzt werden als früher. Ein Essbereich kann Arbeitszone sein, ein Gästezimmer kann später Pflege- oder Kinderzimmer werden, und gerade im Bestand muss die Planung oft mit vorhandenen Tragachsen leben.

Deshalb prüfe ich bei einer Bauzeichnung zuerst diese Punkte:

• Sind die Wege zwischen Eingang, Küche und Wohnen sinnvoll?
• Bekommen die wichtigsten Aufenthaltsräume genug Tageslicht?
• Gibt es sinnvolle Abstellflächen, statt alles an die Wände zu drücken?
• Sind Nassräume und Technik so gebündelt, dass sie die Fläche nicht zerschneiden?
• Bleibt die Planung auch dann flexibel, wenn sich die Nutzung später ändert?

Wenn ein Plan diese Fragen überzeugend beantwortet, ist er nicht nur technisch sauber, sondern auch langfristig brauchbar. Genau das macht den Unterschied zwischen einer hübschen Zeichnung und einer Bauunterlage, mit der sich wirklich arbeiten lässt.
